Как самому сделать транзистор

Особенности и области применения составных транзисторов

Если открыть любую книгу по электронной технике, сразу видно как много элементов названы по именам их создателей: диод Шоттки, диод Зенера (он же стабилитрон), диод Ганна, транзистор Дарлингтона.

Инженер-электрик Сидни Дарлингтон (Sidney Darlington) экспериментировал с коллекторными двигателями постоянного тока и схемами управления для них. В схемах использовались усилители тока.

Инженер Дарлингтон изобрёл и запатентовал транзистор, состоящий из двух биполярных и выполненный на одном кристалле кремния с диффундированными n (негатив) и p (позитив) переходами. Новый полупроводниковый прибор был назван его именем.

В отечественной технической литературе транзистор Дарлингтона называют составным. Итак, давайте познакомимся с ним поближе!

Устройство составного транзистора.

Как уже говорилось, это два или более транзисторов, изготовленных на одном полупроводниковом кристалле и запакованные в один общий корпус. Там же находится нагрузочный резистор в цепи эмиттера первого транзистора.

У транзистора Дарлингтона те же выводы, что и у всем знакомого биполярного: база (Base), эмиттер (Emitter) и коллектор (Collector).

Схема Дарлингтона

Как видим, такой транзистор представляет собой комбинацию нескольких. В зависимости от мощности в его составе может быть и более двух биполярных транзисторов. Стоит отметить, что в высоковольтной электронике также применяется транзистор, состоящий из биполярного и полевого. Это IGBT транзистор. Его также можно причислить к составным, гибридным полупроводниковым приборам.

Основные особенности транзистора Дарлингтона.

Основное достоинство составного транзистора это большой коэффициент усиления по току.

Следует вспомнить один из основных параметров биполярного транзистора. Это коэффициент усиления (h₂₁). Он ещё обозначается буквой β («бета») греческого алфавита. Он всегда больше или равен 1. Если коэффициент усиления первого транзистора равен 120, а второго 60 то коэффициент усиления составного уже равен произведению этих величин, то есть 7200, а это очень даже неплохо. В результате достаточно очень небольшого тока базы, чтобы транзистор открылся.

Инженер Шиклаи (Sziklai) несколько видоизменил соединение Дарлингтона и получил транзистор, который назвали комплементарный транзистор Дарлингтона. Вспомним, что комплементарной парой называют два элемента с абсолютно одинаковыми электрическими параметрами, но разной проводимости. Такой парой в своё время были КТ315 и КТ361. В отличие от транзистора Дарлингтона, составной транзистор по схеме Шиклаи собран из биполярных разной проводимости: p-n-p и n-p-n. Вот пример составного транзистора по схеме Шиклаи, который работает как транзистор с n-p-n проводимостью, хотя и состоит из двух различной структуры.

схема Шиклаи

К недостаткам составных транзисторов следует отнести невысокое быстродействие, поэтому они нашли широкое применение только в низкочастотных схемах. Такие транзисторы прекрасно зарекомендовали себя в выходных каскадах мощных усилителей низкой частоты, в схемах управления электродвигателями, в коммутаторах электронных схем зажигания автомобилей.

Хорошо зарекомендовал себя для работы в электронных схемах зажигания мощный n-p-n транзистор Дарлингтона BU931.

Основные электрические параметры:

Напряжение коллектор – эмиттер 500 V;

Напряжение эмиттер – база 5 V;

Ток коллектора – 15 А;

Ток коллектора максимальный – 30 А;

Мощность рассеивания при 25 0 С – 135 W;

Температура кристалла (перехода) – 175 0 С.

На принципиальных схемах нет какого-либо специального значка-символа для обозначения составных транзисторов. В подавляющем большинстве случаев он обозначается на схеме как обычный транзистор. Хотя бывают и исключения. Вот одно из его возможных обозначений на принципиальной схеме.

Напомню, что сборка Дарлингтона может иметь как p-n-p структуру, так n-p-n. В связи с этим, производители электронных компонентов выпускают комплементарные пары. К таким можно отнести серии TIP120-127 и MJ11028-33. Так, например, транзисторы TIP120, TIP121, TIP122 имеют структуру n-p-n, а TIP125, TIP126, TIP127 — p-n-p.

Также на принципиальных схемах можно встретить и вот такое обозначение.

Примеры применения составного транзистора.

Рассмотрим схему управления коллекторным двигателем с помощью транзистора Дарлингтона.

При подаче на базу первого транзистора тока порядка 1мА через его коллектор потечёт ток уже в 1000 раз больше, то есть 1000мА. Получается, что несложная схема обладает приличным коэффициентом усиления. Вместо двигателя можно подключить электрическую лампочку или реле, с помощью которого можно коммутировать мощные нагрузки.

Если вместо сборки Дарлингтона использовать сборку Шиклаи то нагрузка подключается в цепь эмиттера второго транзистора и соединяется не с плюсом, а с минусом питания.

Если совместить транзистор Дарлингтона и сборку Шиклаи, то получится двухтактный усилитель тока. Двухтактным он называется потому, что в конкретный момент времени открытым может быть только один из двух транзисторов, верхний или нижний. Данная схема инвертирует входной сигнал, то есть выходное напряжение будет обратно входному.

Это не всегда удобно и поэтому на входе двухтактного усилителя тока добавляют ещё один инвертор. В этом случае выходной сигнал в точности повторяет сигнал на входе.

Применение сборки Дарлингтона в микросхемах.

Широко используются интегральные микросхемы, содержащие несколько составных транзисторов. Одной из самых распространённых является интегральная сборка L293D. Её частенько применяют в своих самоделках любители робототехники. Микросхема L293D — это четыре усилителя тока в общем корпусе. Поскольку в рассмотренном выше двухтактном усилителе всегда открыт только один транзистор, то выход усилителя поочерёдно подключается или к плюсу или к минусу источника питания. Это зависит от величины входного напряжения. По сути дела мы имеем электронный ключ. То есть микросхему L293 можно определить как четыре электронных ключа.

Вот «кусочек» схемы выходного каскада микросхемы L293D, взятого из её даташита (справочного листа).

Как видим, выходной каскад состоит из комбинации схем Дарлингтона и Шиклаи. Верхняя часть схемы — это составной транзистор по схеме Шиклаи, а нижняя часть выполнена по схеме Дарлингтона.

Многие помнят те времена, когда вместо DVD-плееров были видеомагнитофоны. И с помощью микросхемы L293 осуществлялось управление двумя электродвигателями видеомагнитофона, причём в полнофункциональном режиме. У каждого двигателя можно было управлять не только направлением вращения, но подавая сигналы с ШИМ-контроллера можно было в больших пределах управлять скоростью вращения.

Весьма обширное применение получили и специализированные микросхемы на основе схемы Дарлингтона. Примером может служить микросхема ULN2003A (аналог К1109КТ22). Эта интегральная схема является матрицей из семи транзисторов Дарлингтона. Такие универсальные сборки можно легко применять в радиолюбительских схемах, например, радиоуправляемом реле. Об этом я поведал тут.

Эта статья заинтересует в первую очередь тех, кто любит и умеет мастерить. Конечно, можно купить различные готовые устройства и приборы, в том числе и изделия солнечной фотовольтаики в сборе или россыпью. Но умельцам намного интереснее создать собственное устройство, не похожее на другие, но обладающее уникальными свойствами. Например, из транзисторов своими руками может быть изготовлена солнечная батарея, на базе этой солнечной батареи могут быть собраны различные устройства, например, датчик освещенности или маломощное зарядное устройство.

Собираем солнечную батарею

В промышленных гелиевых модулях в качестве элемента, преобразующего солнечный свет в электричество, используется кремний. Естественно, этот материал прошел соответствующую обработку, которая превратила природный элемент в кристаллический полупроводник. Этот кристалл нарезается на тончайшие пластины, которые затем служат основой для сборки больших солнечных модулей. Этот же материал используется и при изготовлении полупроводниковых приборов. Поэтому, в принципе, из достаточного количества кремниевых транзисторов можно изготовить солнечную батарею.

Для изготовления гелиевой батареи лучше всего использовать старые мощные приборы, имеющие маркировку «П» или «КТ». Чем мощнее транзистор, тем большую площадь имеет кремниевый кристалл, а следовательно, тем большую площадь будет иметь фотоэлемент. Желательно, чтобы они были рабочие, в противном случае их использование может стать проблематичным. Можно, конечно, попробовать использовать и неисправные транзисторы. Но при этом каждый из них следует проверить на предмет отсутствия короткого замыкания на одном из двух переходов: эмиттер – база или коллектор – база.

От того, какова структура используемых транзисторов (р-n-р или n-р-n), зависит полярность создаваемой батареи. Например, KT819 имеет структуру n-р-n, поэтому для него положительным («+») выходом будет вывод базы, а отрицательными («-») – выводы эмиттера и коллектора. А транзисторы типа П201, П416 имеют структуру р-n-р, поэтому для них отрицательным («-») выходом будет вывод базы, а положительными («+») — выводы эмиттера и коллектора. Если взять в качестве фотопреобразователя отечественные П201 – П203, то при хорошем освещении можно получить на выходе ток до трех миллиампер при напряжении в 1.5 вольта.

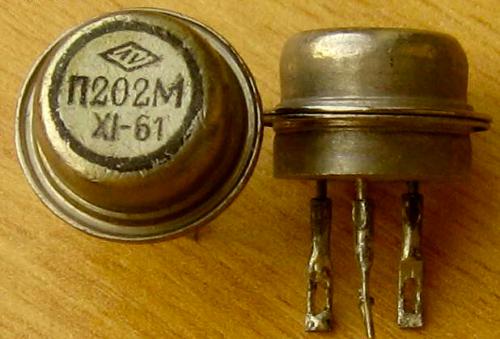

Транзистор П202М

После того, как будет выбран тип и собрано достаточное количество транзисторов, к примеру, П201 или П416, можно приступать к изготовлению солнечной батареи. Для этого на расточном станке следует сточить фланцы транзисторов и удалить верхнюю часть корпуса. Затем нужно провести рутинную, но необходимую операцию по проверке всех транзисторов на пригодность использования их в качестве фотоэлементов. Для этого следует воспользоваться цифровым мультиметром, установив его в режим миллиамперметра с диапазоном измерения до 20 миллиампер. Соединяем «плюсовой» щуп с коллектором проверяемого транзистора, а «минусовой» — с базой.

Проверка транзистора

Если освещение достаточно хорошее, то мультиметр покажет значение тока в пределах от 0.15 до 0.3 миллиампер. Если значение тока окажется ниже минимального значения, то этот транзистор лучше не использовать. После проверки тока следует проверить напряжение. Не снимая щупов с выводов, мультиметр следует переключить на измерение напряжения в диапазоне до одного вольта. При этом же освещении прибор должен показать напряжение, равное примерно 0.3 вольта. Если показатели тока и напряжения соответствуют приведенным значениям, то транзистор годен для использования в качестве фотоэлемента в составе солнечной батареи.

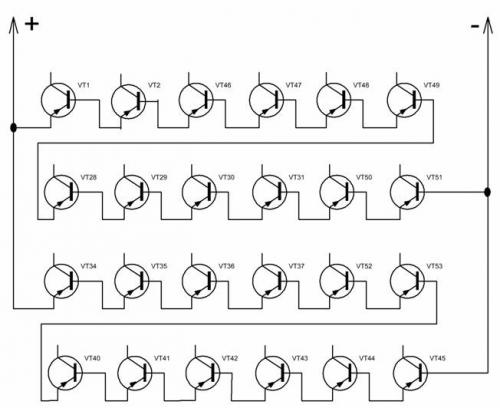

Схема соединений транзисторов в солнечную батарею

Если есть возможность, то можно попробовать выбрать транзисторы с максимальными показателями. У некоторых транзисторов в плане расположения выводов для монтажа батареи может оказаться более удобным переход база – эмиттер. Тогда свободным остается вывод коллектора. И последнее замечание, которое нужно иметь в виду при изготовлении гелиевой батареи из транзисторов. При сборке батареи следует позаботиться об отводе тепла, так как при нагревании кристалл полупроводника, начиная примерно с температуры +25°С, на каждом последующем градусе теряет около 0.5% от начального напряжения.

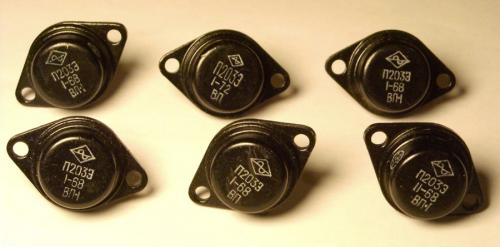

Транзисторы П203Э с радиаторами охлаждения

В летний солнечный день кристалл кремния может нагреваться до температуры +80°С. При такой высокой температуре каждый элемент, входящий в состав гелиевой батареи, может терять в среднем до 0.085 вольта. Таким образом, коэффициент полезного действия такой самодельной батареи будет заметно снижаться. Именно для того, чтобы минимизировать потери, и нужен теплоотвод.

Обычный транзистор как элемент солнечной фотовольтаики

Кроме того, что обычный транзистор достаточно просто можно превратить в фотоэлектрический преобразователь, при небольшой фантазии его можно использовать и в других полезных схемах, используя фотоэлектрические свойства полупроводника. И область применения этих свойств может быть самая неожиданная. Причем применять модифицированный транзистор можно в двух вариантах – в режиме солнечной батареи и в режиме фототранзистора. В режиме солнечной батареи с двух выводов (база – коллектор или база – эмиттер) без каких-либо модификаций снимается электрический сигнал, вырабатываемый полупроводником при освещении его.

Фототранзистор представляет собой полупроводниковое устройство, реагирующее на световой поток и работающее во всех диапазонах спектра. Этот прибор преобразовывает излучение в электрический сигнал постоянного тока, одновременно усиливая его. Ток коллектора фототранзистора находится в зависимости от мощности излучения. Чем интенсивнее освещается область базы фототранзистора, тем больше становится ток коллектора.

Из обычного транзистора можно сделать не только фотоэлемент, преобразующий световую энергию в энергию электрическую. Обычный транзистор можно легко превратить в фототранзистор и использовать в дальнейшем уже его новые функциональные возможности. Для такой модификации подходят практически любые транзисторы. Например, серии MП. Если повернуть транзистор выводами кверху, то мы увидим, что вывод базы припаян непосредственно к корпусу транзистора, а выводы эмиттера и коллектора изолированы и заведены вовнутрь. Электроды транзистора расположены треугольником. Если повернуть транзистор так, чтобы вершина этого треугольника – база – была повернута к вам, то коллектор окажется слева, а эмиттер – справа.

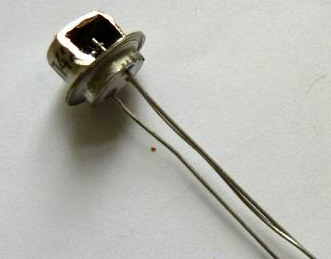

Корпус транзистора, сточенный со стороны эмиттера

Теперь надфилем следует аккуратно сточить корпус транзистора со стороны эмиттера до получения сквозного отверстия. Фототранзистор готов к работе. Как и фотоэлемент из транзистора, так и самодельный фототранзистор может быть использован в различных схемах, реагирующих на свет. Например, в датчиках освещенности, которые управляют включением и выключением, например, внешнего освещения.

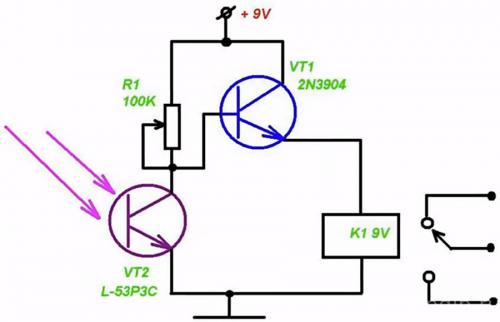

Схема простейшего датчика освещения

И те, и другие транзисторы могут быть использованы в схемах слежения за положением солнца для управления поворотом солнечных батарей. Слабый сигнал с этих транзисторов достаточно просто усиливается, например, составным транзистором Дарлингтона, который, в свою очередь, уже может управлять силовыми реле.

Примеров использования таких самоделок можно привести великое множество. Сфера их применения ограничивается только фантазией и опытом человека, взявшегося за такую работу. Мигающие елочные гирлянды, регуляторы освещенности в комнате, управление освещением дачного участка… Все это можно сделать своими руками.

Нашел схему простого фотореле, что бы сделать настенные часики с подсветкой, ночь наступает в часах светодиод загорается,но не нашел фототранзистор, бывает так, что хочется, а нет….

Решил изготовить самостоятельно из советского транзистора МП42.

Изучаем материальную базу.
Фототранзистор — это полупроводниковый прибор преобразующий оптическое излучение в электрический сигнал и одновременно усиливает его. Коллекторный ток у транзистора зависит от интенсивности излучения. Коллекторный ток тем больше, чем интенсивнее свет попадает на базовую зону фототранзистора.

Два режима работы фототранзистора:
Режим с плавающей базой. Работает только вывод эмиттера и вывод коллектора.
Режим транзисторный с источником смещения базовой цепи. Работают все три вывода плюс резистор на базовом выводе.
Ошибки при изготовлении фототранзистора из мп42.

Ни в коем случае не спиливать крышку сверху! Это приведёт к неминуемому сдвигу кристаллодержателя и порче кристалла или обрыву подводящих проводников. Приведет к 100% облому в изготовлении фототранзистора. Даже если спилите удачно свет не будет попадать на базовую зону кристалла!

Не отрезайте базовый вывод фототранзистора, так как есть схемы которые используют именно этот вывод.
Ни чем не заполняйте окно фототранзистора. Произойдет термическая порча кристалла.

Приступим к производству фототранзистора. Как и все транзисторы МП 42 имеет три вывода: База-Коллектор-Эмиттер.
Если транзистор перевернуть верх ногами и базой поставить к себе, то налево Эмиттер, на право Коллектор.
