КД202В
КД202В
Диоды КД202В кремниевые, диффузионные.
Предназначены для преобразования переменного напряжения частотой до 5 кГц.
Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диода не более 5,2 г, с комплектующими деталями не более 7 г.
Тип корпуса: КДЮ-11-2.
Технические условия: УЖ3.362.036ТУ.
Основные технические характеристики диода КД202В:
• Uoбp и max — Максимальное импульсное обратное напряжение: 100 В;
• Inp max — Максимальный прямой ток: 5 А;
• fд — Рабочая частота диода: 1,2 кГц;
• Unp — Постоянное прямое напряжение: не более 0,9 В при Inp 5 А;
• Ioбp — Постоянный обратный ток: не более 800 мкА при Uoбp 100 В
Характеристики диодов КД202А, КД202Б, КД202В, КД202Г, КД202Д, КД202Е, КД202Ж, КД202И, КД202К, КД202Л, КД202М, КД202Н, КД202Р:
| Диод | Uобр max | Uобр имп max | Iпр max | Iпр имп max | Uпр/Iпр | Cд/Uд | Io(25)/Ioм | f max | P | Pт |
|---|---|---|---|---|---|---|---|---|---|---|
| В | В | А | А | В/А | пф/В | мА/мА | кГц | Вт | Вт | |
| КД202А | 35 | 50 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202Б | 35 | 50 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202В | 70 | 100 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202Г | 70 | 100 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202Д | 140 | 200 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202Е | 140 | 200 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202Ж | 210 | 300 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202И | 210 | 300 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202К | 280 | 400 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202Л | 280 | 400 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202М | 350 | 500 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202Н | 350 | 500 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
| КД202Р | 420 | 600 | 5 | 9 | 0,9/5 | — | -/0,8 | 1,2 | 6 | — |
Условные обозначения электрических параметров диодов:
• Uoбp max — Максимальное постоянное обратное напряжение;
• Uобр имп max — Максимальное импульсное обратное напряжение;
• Inp max — Максимальный прямой ток;
• Inp имп max — Максимальный импульсный прямой ток;
• Uпр/Iпр — Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Cд/Uд — Общая емкость диода (Cд) и напряжение на диоде (Uд), при котором она измеряется;
• Io(25)/Ioм— Обратный ток диода при предельном обратном напряжении. Приводится для температуры +25°C (Iо(25)) и максимальной рабочей температуры (Iом);
• fmax — Максимальная рабочая частота диода;
• P — максимально допустимая постоянная рассеиваемая мощность на диоде;
• Pт — максимально допустимая постоянная рассеиваемая мощность на диоде с теплоотводом.
Диод КД202, 2Д202 — диффузионный, кремниевый. Используется в основном как основной элемент при преобразовании переменного напряжения. Граничная частота — 5 кГц. Имеет металлостеклянный корпус. Выводы — жёсткие. На корпусе диода нанесена его цоколёвка и тип. Весит диод около 5 г., а с комплектующими — около 7 г.
Привет всем.
В общем заморочился я с установкой дополнительного диода для повышения напряжения бортовой сети. Дело в том, что по новым Правилам Дорожного Движения с 2015 года ВЕЗДЕ надо ездить с включенным ближним светом фар. То есть, завел машину и будь добр включить свет!))

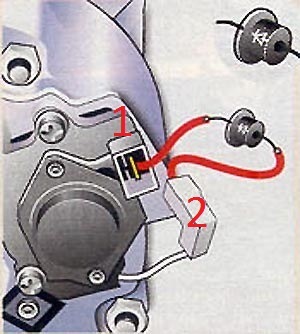

Устанавливается диод между клеммой щеток-регулятора напряжения (1) и проводом общего вывода дополнительных диодов (2).
Так вот, мой старый добрый геннадий 37.3701 от ВАЗ 2108 всего 55А и напряжение он давал следующее:
Напряжение мерилось на АКБ на холостом ходу (
