Кит набор блока питания 0 30 вольт

Раз уж ранее была заказана плата для блока питания то почему бы ее не доделать.
В результате мне даже больше понравился чем на основе БП от компьютера.

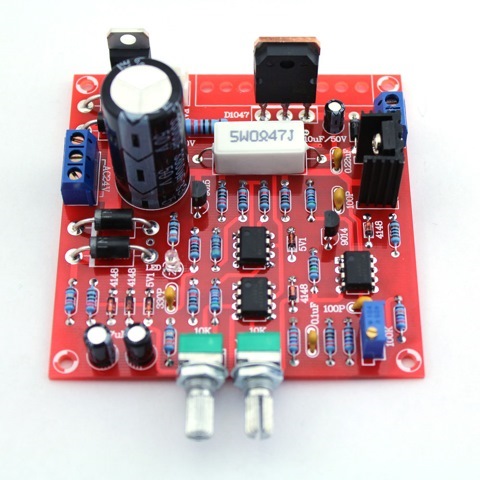

За основу взял КИТ набор из Китая.
В наборе все что надо единственное я заменил стабилизатор 7824 на 7812. и вынес его на тот же радиатор что и основной транзистор (не забыв изолировать). Почему заменил ? А нету у меня 24 вольтовых вентиляторов.
От этой линии и запитал прибор.
Добавил пару резисторов для "грубо" " точно" . В первом блоке питания я этого не сделал и пожалел . Кстати можно купить многооборотные резисторы . но я посчитал что все таки так удобнее.

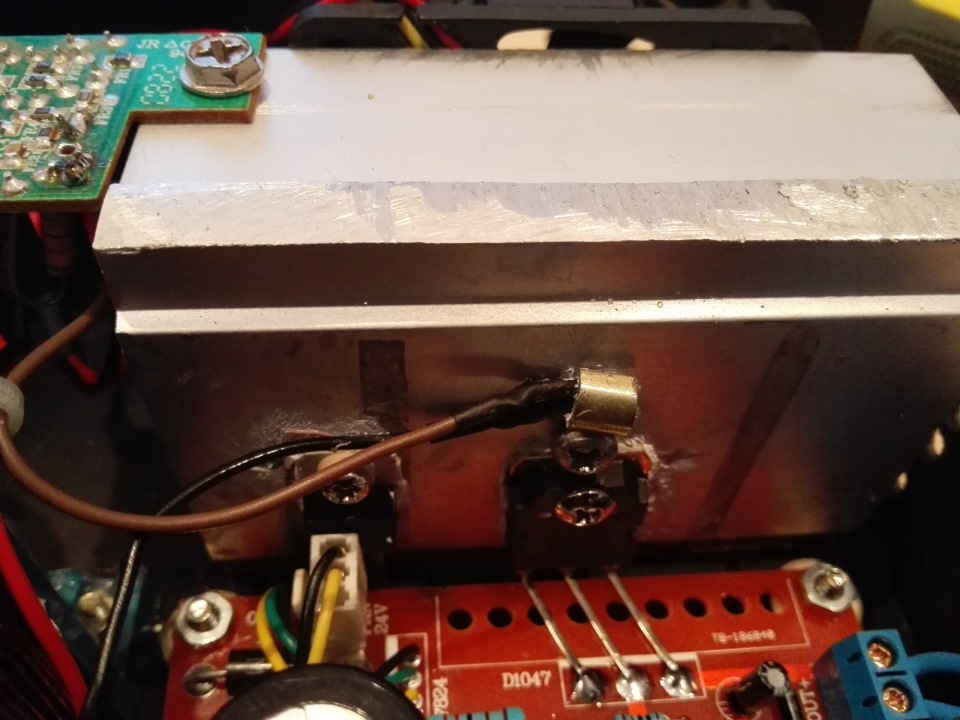

Радиатор взял от компьютерного процессора. Но но не влазил по ширине . Пришлось резать. Вентилятор взял чуть меньше. На 60 мм. если не ошибаюсь.

Сам транс от какого то старого германского усилителя. на 22 вольта .

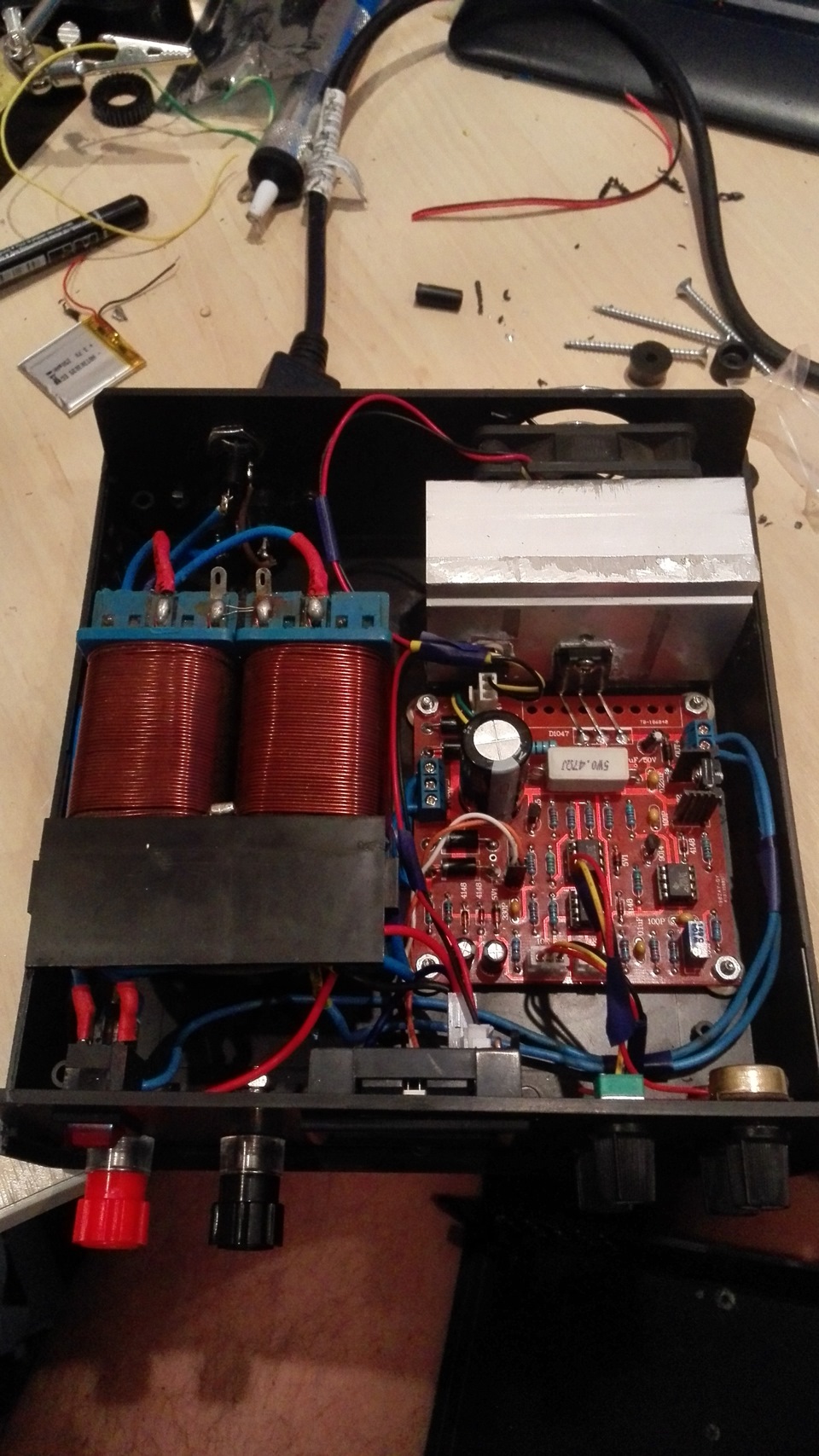

Корпус купил в радио магазине. Думал взять меньше но хорошо что купил такой . Все удобно влезло.

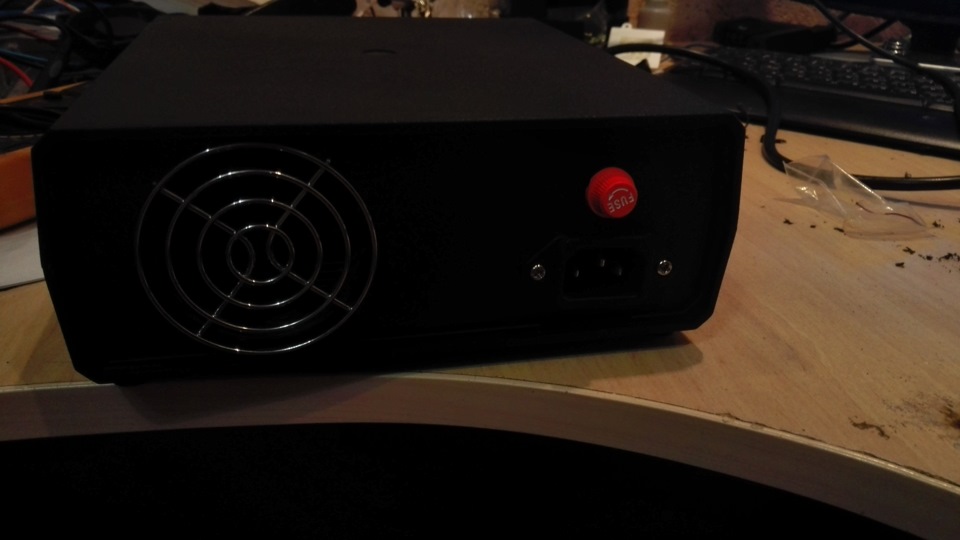

Для охлаждения вырезал сзади отверстие под вентилятор закрыл его декоративной решеткой от компьютерного блока питания уменьшив его диаметр.

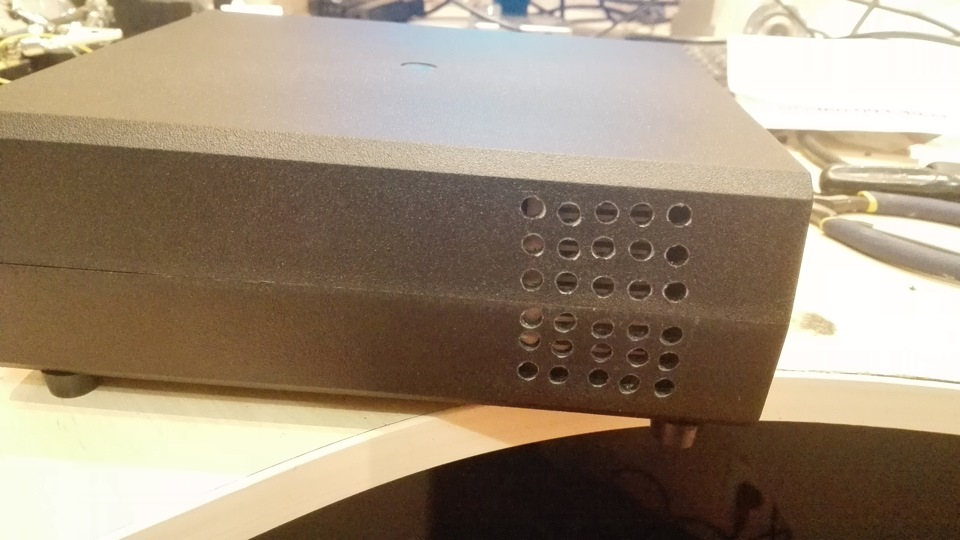

а с боков просверлил отверстия для выхода воздуха . Все работает.

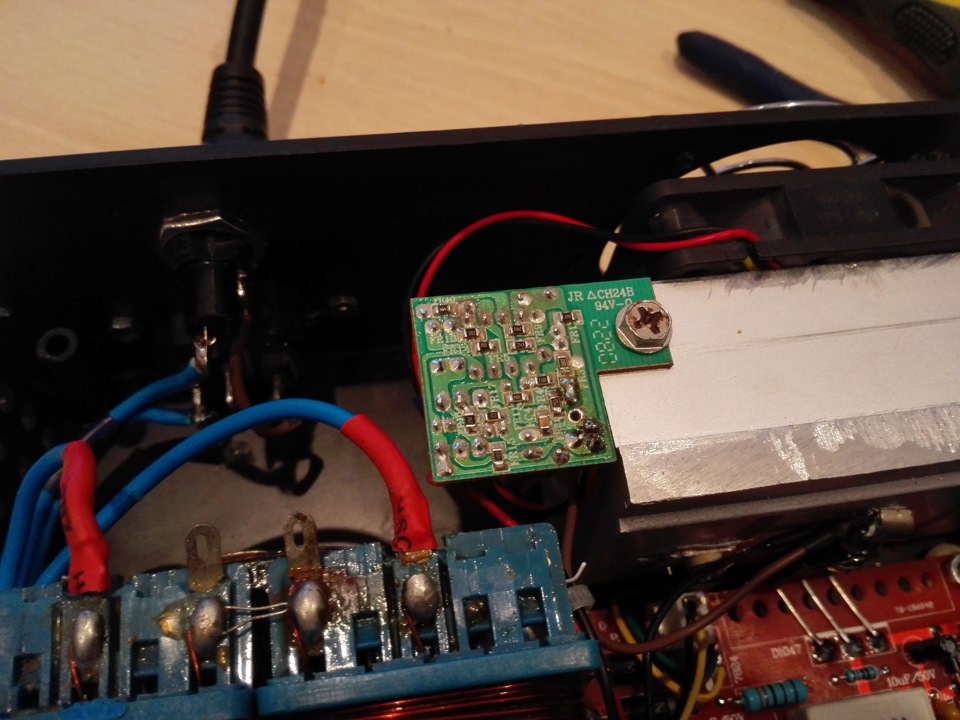

А чтобы вентилятор не шумел на полных оборотах . Добавил схему оправления по температуре.

Осталась от компьютерного блока питания.

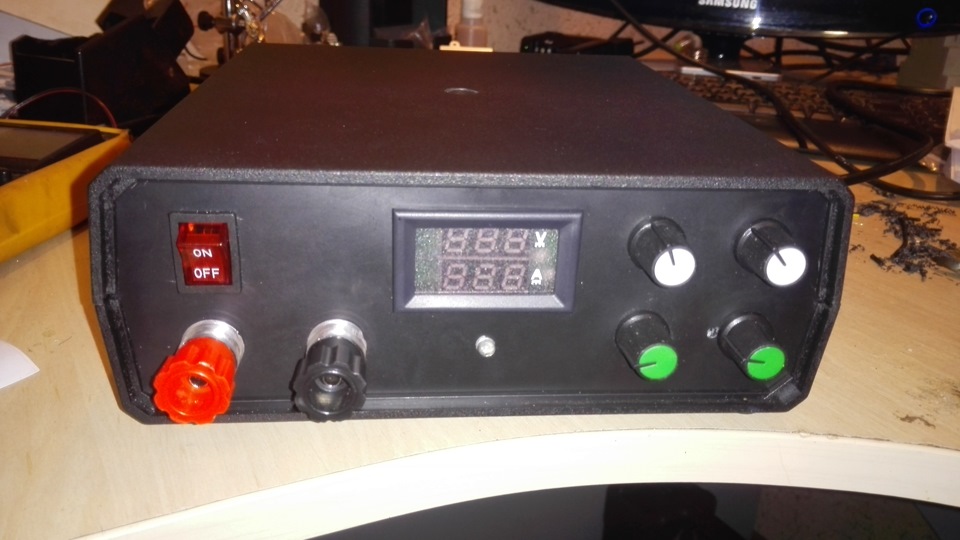

Ну вот результат

Данный блок имеет регулировку напряжения от 0 до 24 вольт и ограничения тока от 0 до 3 ампер.

Для возни со светодиодами самое то. Можно даже зарядить аккумулятор.

  • Цена: $9.76
  • Перейти в магазин

Тема, о которой сегодня поговорим многим знакома, поскольку в обзоре будет одна из популярных «схем» стабилизатора напряжения. Очень давно собирал пару таких блоков питания и использовал в качестве лабораторных. Она была разработана частным лицом и опубликована на его сайте, китайцы просто сперли и пустили в массовое производство. Случилось это после того, когда схема стала ультрапопулярной за счет относительной простоты и надежности. Почему относительной? потому, что есть много людей, которые недовольны схемой и на то есть причины. У многих проблема с режимом КЗ, люди жалуются, что при замыкании выхода, в случае если напряжение максимальное (около 30 Вольт) то силовой транзистор сгорит. Вторая причина недовольств — большая чувствительность к входному напряжению, и если подавать на вход схемы напряжение чуть выше 24-х Вольт, то ОУ попросту могут сгореть.
Простой расчет — в случае подключения на вход 24Вольт переменки, на конденсаторе примерно будет 24х1,41 итого 33,84Вольт, а максимальное напряжение питания для ОУ составляет 36 Вольт, с учетом того, что в сети возможны скачки, даже небольшие — ОУ без проблем могут сгореть, это может случиться если трансик рассчитанный на 24 В будет выдавать скажем 26, в итоге конечное напряжение будет более 36 Вольт…
Во избежание таких проблем очень советую питать плату от 18-20 Вольт переменки.
Взамен блок питания обладает неплохими показателями. Выходное напряжение может регулироваться буквально от 0 до 30 Вольт, а ток может доходить до 3-х с возможностью ограничения, минимальная граница судя по первоисточнику 0,002А
Посылка приходит в виде набора для самостоятельной сборки, в комплектации все необходимое, ну или почти все.
Естественно сетевой трансформатор отсутствует, отсутствует также теплоотвод для силового ключа.

Читайте также:  Козырек над замком калитки



Радует то, что все резисторы с погрешностью 1%. Печатная плата двухсторонняя, с металлизацией отверстий, сделана добротно, материал — стеклотекстолит.
Построена схема на трех одиночных ОУ типа TL072 (082), силовой транзистор PNP 2SD1047, довольно популярный транзистор, который вместе с парой 2SB817 часто применяются в УМЗЧ в качестве оконечного каскада.

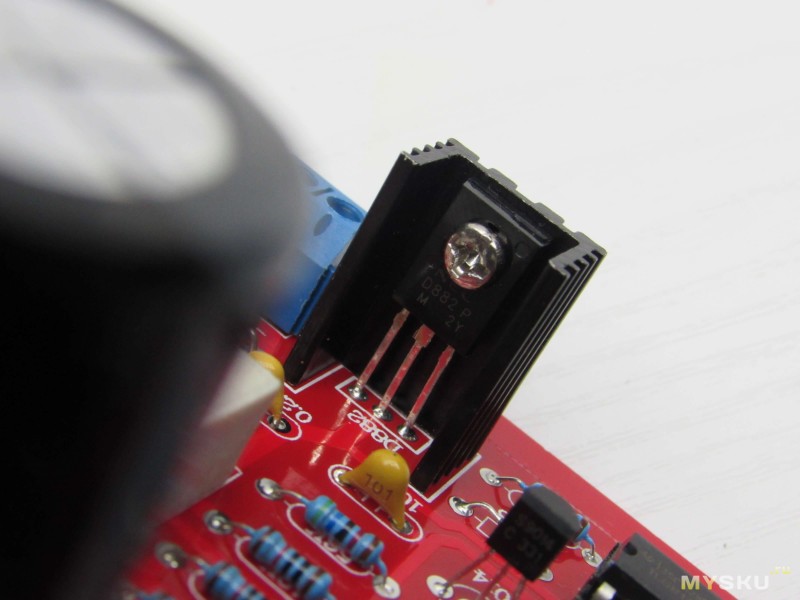

Управляет силовым транзистором ключик средней мощности, для него предусмотрен небольшой радиатор, который к счастью в комплекте.


Источником питания может служить любой сетевой трансформатор со вторичным напряжением 18-24Вольт и током от 3-х ампер (можно естественно и с меньшим током, если не собираетесь выкачивать с бп все соки)

Сразу скажу — китайцы малость ошиблись и перепутали один резистор, по схеме стоит 4,7кОм, выслали на 47кОм, но естественно у меня нашелся нужный.
От себя ввел некоторые изменения.

1) Входной выпрямитель двухполупериодный, построен на диодах IN5408, они всего на 3 Ампера, запас естественно нужен, поскольку если нагрузить блок, то они будут работать на пике возможностей, поэтому решил поставить диоды с большим запасом 10А10 — эти диоды аж на 10 Ампер, обратное напряжение 1кВ, как и в случае IN5408


2) ОУ установил на панельки беспаечного монтажа для быстрой замены в случае чего.

3) В дальнейшем в целях увеличения мощности будет добавлен еще один силовой транзистор, эмиттеры обеих ключей будут соединены друг к другу выравнивающими резисторами 0,1 Ом 5Вт, а параллельно резистору 0,47 Ом 5Вт (шунт) будет подключен еще один такой резистор. Такая доработка позволит легко снять с блока ток до 5 Ампер, даже чуть больше, но обо всем я напишу в другой раз.

На плате предусмотрен стабилизатор напряжения линейного типа (7824) для питания кулера, можно поставить кулер на 12 Вольт, отлично работают и от 24-х, или же заменить стабилизатор на 7812, естественно все это делается в случае дефицита куллеров на 24Вольт.

Читайте также:  Картошка в микроволновке вредно ли


Сама схема стабилизатора является линейной, поэтому силовой транзистор будет нагреваться, особенно при маленьком выходном напряжении и большом токе, поэтому радиатор нужен большой.


На плате предусмотрен светодиод, его свечение свидетельствует о режиме стабилизации тока.

Пара переменный резисторов 10кОм, можно вывести проводами или запаять на плату непосредственно это регуляторы тока и напряжения.
Регулировка напряжения очень плавная, но если и этого недостаточно всегда можно к основному переменнику 10кОм последовательно подключить еще один, килоом на 1-2,2, для точной регулировки.


В ходе тестов тепловые замеры для силового ключа думаю нет смысла проводить, поскольку ничего нового от этого не узнаем — греется ключ, поставьте радиатор побольше, либо прицепите кулер. Самое плохое то, что нет возможности показать осциллограммы пульсаций на выходе… в следующий раз не повториться.

Остальное покажут фотки, скажу только, что в моем случае на вход подается около 19-20 Вольт, наблюдается заметная просадка напряжении при токе выше 2-х Ампер. Проблема скорее всего связано
1) Напряжение на входе меньше, чем должно быть
2) Китайцы поставили липовый силовой транзистор
В любом случае проблема именно в схеме, трансформатор с огромным запасом.

Напряжение на конденсаторе



Тест выходного тока (нагрузка электронная)



Недостатки именно этой платы
1) По непонятным причинам большая просадка (не хочу винить китайцев, возможно нужно подавать на вход больше, у меня просто не было подходящего трансформатора, хотя 20 Вольт тоже немало)
2) Регулировка тока НЕ плавная — холостой ход регулятора большой, затем только начинается ограничение и то очень резкое, для наиболее точной регулировки стоит использовать скажем многооборотные резисторы либо пару, для плавной и грубой регулировки.
3) Цена в 10 долларов — дорого, реально дорого, комплектация стоит раза в 2-3 дешевле, а плату без проблем можно сделать в домашних условиях, не такую хорошую, но все же.
Что сказать вдобавок, блок неплохой, добавьте к нему хороший индикатор и получите отличный лабораторный источник питания для начинающего.
30 Вольт при токе 3А для многих маловато, ток можно поднять ранее указанным способом, а вот напряжение… для этого нужно питать оу от отдельного стабилизатора, а в силовую часть уже впустить нужное напряжение, не будет лень, покажу как все это организуется.
