Здравствуйте друзья! Хочу поделиться с вами опытом постройки и использования паяльной станции на основе народного комплекта «Hakko T12 kit». Основной особенностью сего поста будет корпус, выполненный с применением технологии 3D-печати. Приступим!

1. Доставка

Начнем по традиции с этого немаловажного пункта. Заказывал я набор на AliExpress по самой-самой выгодной цене (на момент покупки). Продавец оказался весьма своеобразным:

  • Он не предоставляет «нормальный трекинг» (за него с меня требовали 2$).
  • Он отправил мне посылку в самый последний день (на 5-й день ожидания).
  • Flyte Express везла посылку целых 55 дней, итого — 60 дней ожидания.
  • Возможности выбрать «жало моей мечты» продавец не предоставляет.
  • Продавец не способен вести диалог, лучше было я его и не начинал.

Может быть я обнаглел, но что-то последнее время продавцы с AliExpress меня не радуют. Но несмотря ни на что, посылку я получил, и настало время сборки!

2. Сборка станции

Фотографий процесса сборке не будет. Да и кому они нужны? На PlusPda уже достаточно много обзоров данного набора. А рассмотрим мы пожалуй корпус!

Фотография комплекта (взята со странички продавца):

Фотографии станции:





Некоторые пояснения на тему того, что изображено на фотографиях:

  • Основным элементом корпуса является «стандартная» подставка под паяльник.
  • Передняя и задняя панели выполнены на 3D-принтере.
  • Панели закреплены с помощью винтов и гаек М3.
  • Питание осуществляется от ноутбучного БП на 19В.
  • Для удобства я добавил на заднюю панель тумблер (очень нужная опция).
  • Размер «рамки» панели составляет 87×23мм (см. ниже).
Читайте также:  Как свалять из шерсти котенка

А вот собственно и 3D модели, разработанных мной элементов корпуса: http://www.thingiverse.com/thing:1580875

Некоторые особенности сборки:

  • Авиационный разъем припаивается ПОСЛЕ установки платы контроллера на переднюю панель, таким образом конструкция получается не разборной.
  • Ручка потенциометра после установки упирается в переднюю панель. Чтобы решить эту проблему, я положил во внутрь ручки шарик диаметром 3мм из шарикоподшипника.
  • Сверлить отверстия под крепежные винты лучше по месту. Я просверлил их по линейке и просчитался на пару миллиметров, в итоге пластик передней панели треснул и мне пришлось «подпаивать» ее газовым паяльником.
  • После сборки, конструкция получилась немного не устойчивой — одна «ножка» оказалась выше других. Решение нашлось очень простое — я нагрел эту ножку газовым паяльником и поставил конструкцию на кафельную плитку, после чего ножка «просела» и станция перестала шататься.
  • После печати панелей, я прошел все отверстия сверлами по металлу, чтобы все детали легче садились на свои места.
  • Отверстия под светодиод и потенциометр я просверлил отдельно (боялся не попасть).

3. Финальные доработки

4. Испытания

Странно, но почему-то до меня никто не показал паяльную станцию в работе (хотя м.б. я плохо искал). Исправим это досадное недоразумение и спаяем чего-нибудь простенькое, например — мультивибратор (проще говоря — мигалку светодиодом).

Вот схема:

А вот видео процесса:

5. Подводя итог

Ну что же, станция собрана и опробована в деле. Если не считать всех тех небольших загвоздок, которые мне пришлось преодолеть, могу констатировать полный успех сего начинания! Станция нравится мне намного больше моего старого паяльника — прогревается она быстро, позволяет пропаивать большие полигоны, а жало, которое мне поначалу показалось слишком грубым, на деле справляется со своей задачей на ура!

Читайте также:  Картофель криница описание сорта фото отзывы

Спасибо за внимание!

UPD от 03/06/2016:

Электронные наборы не имеют смысла без паяльника и припоя! Всё это и многое другое можно найти здесь

DIY паяльная станция

Легендарная паяльная станция Hakko! Настройка температуры, датчик движения, яркий дисплей! Набор стоит

Ваша просьба принята!

Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

Ваша просьба принята!

Вы получите уведомление при снижении стоимости товара на указанные Вами контакты

Набор для сборки паяльной станции, который включает детали корпуса, крепеж, печатную плату и радиодетали. В комплект входит паяльник со встроенным датчиком температуры, что позволяет быстро разогревать паяльник, а затем удерживать его температуру. Выбор температуры осуществляется энкодером. Также есть подстроечный резистор для калибровки температуры. Текущая температура отображается на семисегментном индикаторе.
Блок питания в комплект не входит.

Технические характеристики:

  1. Питание от источника постоянного напряжения 12-24В;
  2. Потребляемая мощность, при питании 24В: 50Вт;
  3. Сопротивление паяльника: 12 Ом;
  4. Время выхода на рабочий режим: 1-2 минуты в зависимости от питающего напряжения;
  5. Предельное отклонение температуры в режиме стабилизации, не более 5ти градусов;
  6. Алгоритм регулирования: ПИД;
  7. Отображение температуры на семисегментном индикаторе;
  8. Тип нагревателя паяльника: нихромовый;
  9. Тип датчика температуры: термопара;
  10. Возможность калибровки температуры;
  11. Установка температуры при помощи экодера;
  12. Светодиод для отображения состояния паяльника (нагрев/работа).

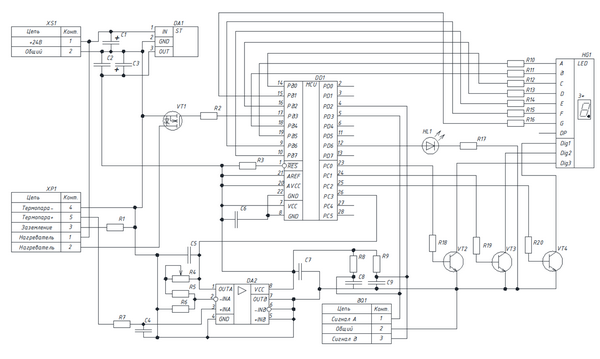

Принципиальная схема:

Краткое описание паяльной станции:

Сборка паяльной станции:
