Кит набор усилителя звука

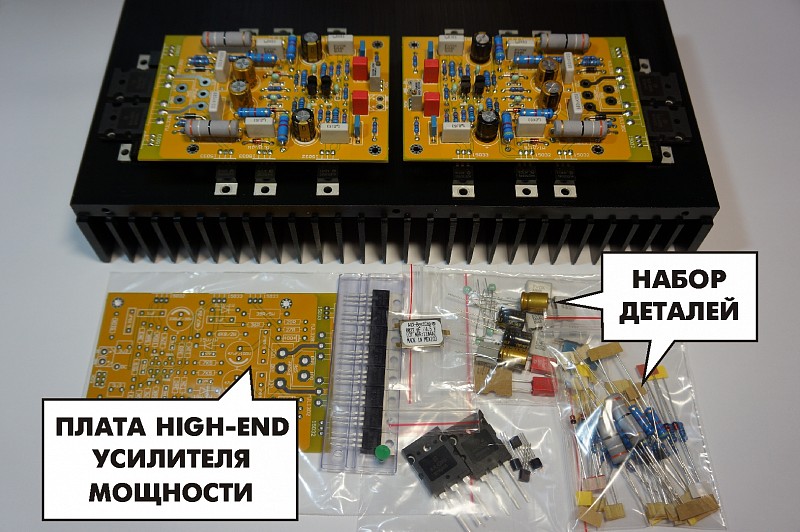

Полный комплект деталей (КИТ) для самостоятельной сборки высококачественного HIGH-END усилителя мощности, включает в себя печатную плату и все компоненты, устанавливаемые на плате.

Собранный из набора HIGH-END усилитель работает в чистом классе А, и характеризуется исключительно высоким качеством звучания.

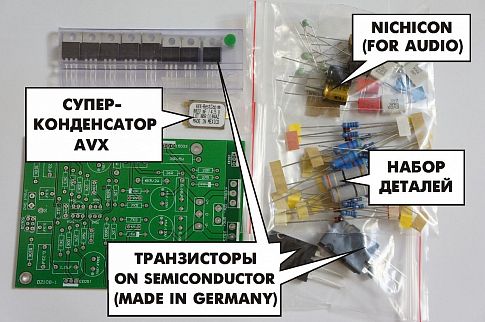

В данном наборе (КИТ) используются:

Высококачественные конденсаторы Nichicon For Audio (Made in Japan);
Плёночные конденсаторы, обеспечивающие максимальную чистоту сигнала WIMA (Made in Germany) и RIFA EVOX (Made in Sweden);
Суперконденсаторы AVX Corporation (Made in Mexico);
Комплементарные транзисторы, разработанные для применения в HI-END аудио — PowerBase transistors for high power audio производства ON Semiconductor (Made in Germany).

Данный усилитель (комплект деталей для сборки усилителя КИТ) является схемотехнически аналогом High-End усилителя мощности dartzell, стоимостью около 1,5 млн(!) рублей с исключительно высоким качеством звучания.

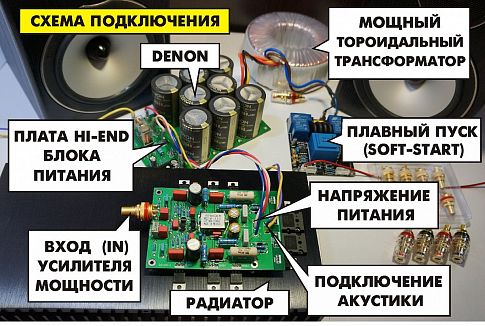

Собранные из данного набора (КИТ) платы достаточно установить на радиаторы, подать двухполярное напряжение (35..55 Вольт) – и Ваш высококачественный HI-END усилитель готов!

Технические характеристики усилителя:

Мощность на нагрузке 4 Ом =180 Вт; 2 Ом =220 Вт.
Полоса частот: 10Гц … 100кГц (по уровню 0/-0.5 dB); 1Гц … 1МГц (0/-6 дБ).
Соотношение сигнал/шум >112 dB.

Прекрасно раскачает любые АС и сыграется с любой акустикой, не требователен к подбору акустических систем.

Исключительно положительные отзывы у всех аудиофилов, слушавших данный усилитель.

Интересующимся, ценителям и поклонникам HIGH-END аудио предоставлю ссылки на соответствующие форумы и описания, отзывы.

Размеры печатной платы без транзисторов: 115х80 мм, готовой платы с установленными транзисторами: 140х112 мм.

Технически концепция включает следующие решения:

Прозрачность для звукового сигнала;
Отсутствие общей обратной связи;
Широкополосный входной и выходной каскад (открытый контур);
Всего 6 транзисторов на плечо пути сигнала от входа до выхода;
Комплементарные биполярные транзисторы в выходном каскаде;
Чрезвычайно высокая надежность.

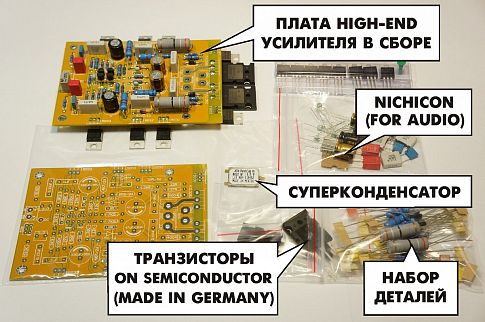

Предлагаются 3 варианта наборов КИТ (комплект деталей + печатная плата), в зависимости от типа применяемых комплектующих (цена указана за 1 комплект на 1 канал усилителя):

Комплект КИТ №1. (Выходные транзисторы ON Semiconductor MJL1302AG + MJL3281AG 200 Ватт; без суперконденсатора 22mF 4.5V). Цена 2490 руб.

Комплект КИТ №2. (Выходные транзисторы MJL1302AG + MJL3281AG 200 Ватт; + суперконденсатор 22mF 4.5V AVX Corporation). Цена 3150 руб.

Комплект КИТ №3. (Выходные транзисторы MJL4302AG + MJL4281AG 230 Ватт; + суперконденсатор 22mF 4.5V AVX Corporation). Цена 3690 руб.

Пустая печатная плата стоит 590 руб.

Все детали в наборе абсолютно новые, 100% протестированы и соответствуют заявленным заводским характеристикам, поэтому при правильной сборке усилитель начинает работать сразу.

Радиаторы в набор КИТ не входят.

Возможна пайка, сборка и настройка любого комплекта, цена 500 руб.

Также под заказ возможна реализация версии данного УМ, выполненной полностью с применением High End комплектующих, в частности High End резисторов DALE и Audio Gold.

Для данного усилителя есть в наличии различные платы блоков питания, тороидальные трансформаторы, платы софт-старта (плавного пуска), платы защиты акустики, радиаторы, разъёмы, стрелочные индикаторы и т.д.

Читайте также:  Как сделать держатель для проводов

В НАЛИЧИИ ЕСТЬ ПОЛНОСТЬЮ СОБРАННЫЕ В КОРПУСЕ И НАСТРОЕННЫЕ ВЫШЕОПИСАННЫЕ УСИЛИТЕЛИ МОЩНОСТИ.

Отправлю Почтой России или ТК в любой регион РФ.

Контактное лицо : Alex59 (на сайте с 2015 г.)
Контактный телефон : 8 951 923-74-64
Город :
Тип объявления : Продам

Усилители НЧ – приборы, предназначенные для усиления электрических колебаний, которые соответствуют слышимым человеком звуковым частотам (от 20 Гц до 20 кГц по уровню − 3 дБ). Наилучшие УНЧ работают в диапазоне от 0 Гц до 200 кГц.

УНЧ могут быть самостоятельными устройствами или являться частью более сложных устройств, таких как телевизоры, музыкальные центры, активные акустические системы, радиоприёмники и радиопередатчики, радиотрансляционные сети и т. д.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Волгоград, Воронеж, Екатеринбург, Ижевск, Казань, Калуга, Краснодар, Красноярск, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Пермь, Ростов-на-Дону, Рязань, Самара, Саратов, Тверь, Томск, Тула, Тюмень, Уфа, Челябинск. Доставка заказа почтой, через систему доставки Pickpoint или через салоны «Евросеть» в следующие города: Тольятти, Барнаул, Ульяновск, Иркутск, Хабаровск, Ярославль, Владивосток, Махачкала, Томск, Оренбург, Кемерово, Новокузнецк, Астрахань, Пенза, Липецк, Киров, Чебоксары, Калининград, Курск, Улан-Удэ, Ставрополь, Сочи, Иваново, Брянск, Белгород, Сургут, Владимир, Нижний Тагил, Архангельск, Чита, Смоленск, Курган, Орёл, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола и др.

Товары из группы «Усилители НЧ» вы можете купить оптом и в розницу.

Сохранить и прочитать потом —

Концепт

Серьезная акустическая система класса Hi-Fi/High-End — это качественный корпус, динамики и электронные компоненты аудиофильского класса плюс квалифицированный ручной труд, амбиции фирмы-производителя, расходы на логистику и маркетинг… Отсюда и соответствующе высокие цены на готовые изделия.

Поэтому многие умельцы (способные держать в руках отвертку, паяльник и прочие инструменты) резонно задаются вопросом «а зачем переплачивать, когда можно купить детали и всё сделать самому»? И пускаются вплавь домашнего акустического зодчества… Однако, собрать АС своими силами «с нуля» — весьма нетривиальная задача, требующая и опыта, и специальных инструментов и дорогого измерительного оборудования. Безусловно, есть энтузиасты, настроенные на то, чтобы «познать дзен» полностью самостоятельного создания акустической системы. Сразу отметим, что рассматриваемое в обзоре предложение компания «Аудиомания» — скорее не для них.

Предлагаемые «Конструкторы» — по сути это уже готовые АС (разработанные, скомпонованные и протестированные лабораторией Юрия Фомина, создателя акустики марок Arslab и Old School), но не прошедшие стадию финальной сборки. Соответственно, данное решение ориентировано именно на меломанов и аудиофилов, которые хотят получить «высокий звук», затратив минимум денег и времени.

Действительно, «киты» Audiocore составлены из компонентов аудиофильского класса (SEAS, Jantzen, Mundorf — эти имена многое говорят энтузиастам High-End) —фирменные АС, использующие компоненты соответствующего уровня стоят в разы дороже (от 100 000 руб. и выше). Что принципиально важно, в комплект входит уже полностью готовый корпус АС фабричного качества сборки и отделки.

Корпус, динамики и компоненты точно рассчитаны и согласованы друг с другом. Пользователю остается только собрать все воедино, используя базовые мастеровые навыки.

Читайте также:  Как установить библиотеку в pro100

Сборка

Ножки элементов кроссовера скручиваем друг с другом (согласно прилагаемой схеме и фото готового кроссовера), все пропаиваем и подсоединяем к выходным клеммам. Помещаем акустический поглотитель в корпус (входит в комплект). Устанавливаем динамики — прикручиваются винтами (саморезами – убираем, там обычные винты) к корпусу (все посадочные отверстия уже предусмотрены и закладные гайки – на местах). Также крепим к корпусу площадку с выходными винтовыми разъемами. Подключаем к усилителю. Прогреваем. Слушаем-наслаждаемся. В принципе, все просто. Ну а тем, кто «в теме» здесь предложен некоторый простор для творчества (авторского вкусового тюнинга) — пространство позади динамиков можно дополнительно задемпфировать натуральной шерстью или каким-то иным материалом. Также «возможны варианты» по комплектным элементам фильтров, подключению bi-wiring и другие навороты.

Дизайн

В собранном виде эти «самопальные» колонки выглядят именно как хорошие фирменные колонки. Дизайн тяготеет к аутентичной строгой классике. Цвет — только черный (а жаль). Все сделано очень качественно, аккуратно и на совесть. Такие колонки не стыдно будет выставить на всеобщее обозрение даже в респектабельно оформленной гостиной.

Конструкция

На данный момент «Аудиомания» предлагает 7 различных модификаций «китов», различающихся по своей элементной базе. Все АС — полочные, двухполосные. Предусмотрено два варианта корпуса — объемом 10,6 или 19 литров. Все динамики — производства SEAS. Элементы кроссоверов — аудиофильские компоненты от Jantzen, Mundorf и Audiocore. Винтовые клеммы — WBT. Выполненный производителем подбор / согласование динамиков и компонентов (в разных «китах») определяют характер и «изюминку» звучания каждой модификации — пользователь может выбрать именно тот, звук который его больше устраивает по масштабу сцены «басовитости» балансу между детальностью и музыкальностью.

Прослушивание АС, собранных из «конструкторов» Audiocore KIT02 / KIT03 (сравнили-попробовали два варианта) проходило в подготовленном шоу-руме «Аудиомании».

Используемая референсная система:
CD-проигрыватель — Atoll CD100,
Интегральный усилитель —Atoll IN300

Кабели:
ColdRay Interconnect Line AG (межблочные)
ColdRay Loudspeaker Line CU (акустический)
Furutech FP-314Ag и CLS Power Zero MKII (силовой )

Фильтр питания — Furutech e-TP80

Стойка — ColdRay Base

Да, оба «кита» восхищают интересным, «породистым» звуком. Ощущаются объем / глубина пространства, рисуются ясные образы, в игре есть жизнь и драйв. Безусловно, интригует «отрешенность» звука от громкоговорителей — важный свидетель принадлежности спикеров к «высшему сословию». Если сравнивать оба варианта и приводить образные «аллегории» то KIT02 — это тонкая, легкая и кажущаяся очень хрупкой балерина. Танцует подвижно и легко, виртуозно выполняя сложные и изощренные пируэты. В почерке много света, деталей и ясности, но где-то немного недостает силы и драматизма, что совершенно естественно при данной «комплекции». Представленной героине более по душе небольшие, камерные пространства, нежели большие концертные залы. В довольно просторном шоуруме «Аудиомании» в игре KIT02 ощущалась некоторая нехватка отдачи по басам — скорее всего, что условиях небольшого, но уютного кабинета, звук будет более интригующим и завораживающим.

Что касается KIT03 — эту акустику уместно сравнить со спортивно сложенной и регулярно посещающей тренажерный зал фитнесс-вуман. Энергично, ровно, степенно, уверенно, правильно. Да, нет того изящества и утонченности-изощренности как у KIT02, но однозначно, звук здесь — более «мясистый». «Подкаченный» басовый регистр здесь гармонично дополнен и чуть более энергичным и приспособленным к высоким нагрузкам (чем у KIT02) твитером. В условиях просторного шоурума «Аудиомании» и задействованных электронных компонетов звучание KIT03 показалась нам более интересным и выразительным.

Читайте также:  Какие виды лишая бывают у кошек

ГЛАВНОЕ

  1. Набор «сделай сам» для самостоятельного конструирования полочной акустической системы класса «Введение в High-End»
  2. Тщательно подобранные и согласованные друг с другом комплектующие аудиофильского класса: хорошо известные «хайэндщикам-самодельщикам» динамики SEAS (их используют топовые производители акустики), компоненты разделительного фильтра от Jantzen, Mundorf и Audiocore, винтовые клеммы WBT
  3. Полностью собранный корпус из МДФ с внешней отделкой натуральным шпоном
  4. Возможность «поиграться» с тонкой настройкой звука (подбором звукопоглотителя и компонентов)
  5. Стоимость представленного набора существенно (в 1,5-2,5) раза меньше стоимости готовой акустики аналогичного класса

Конструктор «акустической системы» Audiocore KIT02 / KIT03

Обе «самоделки» отличаются высокими акустическими характеристиками. Налицо чистое, живое, образное, выразительное звучание с просторной / объемной сценой, точно сфокусированными и спозиционированными голосами. Ощущаются глубина и прозрачность пространства, слушателю передается «посыл» исполнителей и звукорежиссера — самые важные атрибуты акустики класса High-End. При этом каждый из «китов» отличается своей собственной спецификой звучания. KIT02 предлагает более изящный, эстетский звук с тонко прорисованными деталями для одиночного, вдумчиво-мечтательного прослушивания в небольших апартаментах — своего рода «эльфийская сказка»… KIT03 — более «земной», полнотелый и «мясистый» звук с гармоничным, хорошо уравновешенным балансом.

Характеристики Audiocore KIT02

Комплектация: — корпус, НЧ-динамик, ВЧ-динамик, компоненты разделительного фильтра, кабель внутренней проводки, входные разъемы
Конфигурация: — двухполосная
ВЧ-динамик: — SEAS 27TDC (тканевый купол на полипропиленовом подвесе с пропиткой)
НЧ-динамик: — SEAS ER15RLY (бумажный диффузор 150 мм с покрытием, облегченная магнитная система, литая корзина)
Диапазон частот (-3 дБ): — 55 – 20000 Гц
Рекомендуемая мощность усилителя: — 25 – 100 Вт
Габариты (ВхШхГ): — 320 х 180 х 340 мм
Вес: — 8,8 кг

Характеристики Audiocore KIT03

Комплектация: — корпус, НЧ-динамик, ВЧ-динамик, компоненты разделительного фильтра, кабель внутренней проводки, входные разъемы
Конфигурация: — двухполосная
Объем корпуса: — 19 л
ВЧ-динамик: — SEAS 29TFFW (H1318-06) с купольной тканевой мембраной Sonomex, тканевый подвес, эллиптический волновод из эластомера
СЧ/НЧ-динамик: — 6,5" SEAS U18RNX/P (H1571-08) с полипропиленовым диффузором, фазовыравнивающей пулей и литым металлическим шасси
Рекомендуемая мощность усилителя: — 25 – 100 Вт
Диапазон частот (-3 дБ): — 48 – 20000 Гц
Мощность: — 80 Ватт (пиковая), 250 Ватт (долговременная)
Габариты (ВхШхГ): — 370 х 220 х 370 мм
Вес (шт): — 10,5 кг

Плюсы

дорогой, музыкальный звук за весьма разумную стоимость
элегантный, аккуратный внешний вид
возможности тюнинга / апгрейда

Минусы

всю работу по разработке / согласованию / настройке уже выполнил производитель — для «самодельщиков», которым важен сам процесс творческого поиска, набор не очень подходит
