Не задумывались, что ручной инструмент, которым абсолютное большинство из нас пользуется, не изменился принципиально где-то так с XVIII века? А вот зря: с тех пор, оказывается, появилось много всего интересного и полезного!
Вот это — один из вариантов т.н. "газовых" ключей. Чем же он интересен нам? А тем, что это — почти идеальный инструмент для откручивания наглухо закисших гаек и болтов: чем с большим усилием ты его тянешь, тем, в ответ, все сильнее и сильнее он зажимает гайку/головку. Ну и, плюс, всего три таких ключа от Stanley позволяют открутить гайки от от 8 до 24 мм.
Тогда почему же "почти"? А потому, что во многих местах подлезть им не получится, как из-за толщины захвата, так, иногда, и из-за длины ручки 🙁 По-хорошему, нужно искать такой же захват, но не с рукояткой, а с квадратом под вороток/удлинитель: и рычаг можно побольше сделать (хе-хе, с тех пор, как у меня появился вороток на 630мм, я всем говорю, что больше нет такого болта, который мне не по силам сломать), и гибкость (в т.ч. буквально — за счет карданных удлинителей) применения в неудобных местах возрастает.
И еще: опасайтесь китайских подделок! Когда впервые я столкнулся с таким вот решением, китайский ключ такого типа пережил ровно три закисших гайки.
А вот — хороший пример, как и в XXI веке компания может жить на одном патенте и всего пяти ассортиментных позициях.

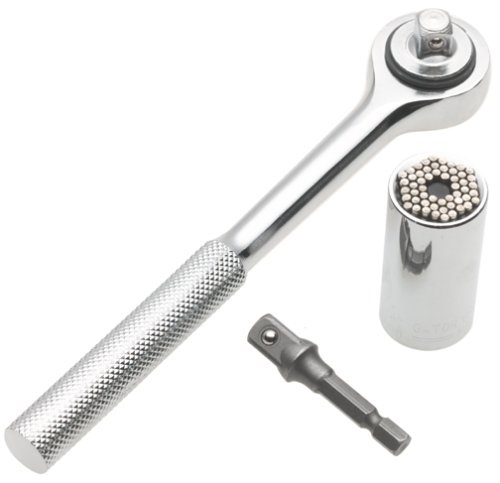

Что это? Это, друзья, очень хитрая, почти универсальная головка: внутри стоят 54 мелких подпружиненных шестигранника, ставишь ее на гайку — "лишние" шестригранники утапливаются и головка адаптируется именно к тому предмету, который в данный момент ею будут крутить.
На сайте производитель пишет, что головка рассчитана до 200 Н/м момента, хотя на тестах выдерживала до 300. По памяти, я лично пока не сталкивался в легковых машинах с моментом затяжки, превышающим 240 Н/м.
Кстати, благодаря большому числу мелких шестигранников, ею можно крутить не только метрические гайки, но дюймовые, и крючки (плоские и круглые), и внешние квадраты (пробку заднего моста volvo, например). Примерно так:
Один минус: не подходит по длине для свечей зажигания/накала.

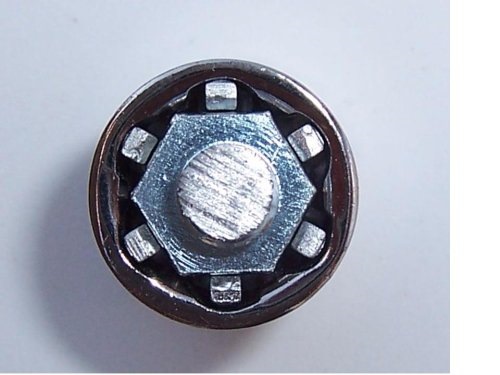

Еще одно интересное решение: торцевые головки от компании Grip-Tite. Внутри головки стоят подпружиненные параллелепипеды, передающие усилие ровно на середину грани. И больше никаких слизанных гаек! Но если все же да, то вы уже знаете, что с ними делать 🙂
Интересны эти головки еще и тем, что, за счет подпружиненных элементов, выкрученная гайка или болт точно останется внутри головки после последнего витка. Кстати, это решение имеет награду Popular Mechanics Editor’s Choice Award.
Вот что пишет про них один из владельцев такого набора: "Took the car to the local Ford Dealer and they were unable to remove the plugs and also broke the plug in cylinder #5. They then stated that the heads would need to be removed to get the plugs out at the tune of an estimated $2,500+ depending on unforeseen issues.
I had my Son take the car home and wait for me to arrive. In the mean time, I purchased both the SAE and METRIC 17 piece sets from Sears for a total of $126 and took them with me on our trip to my Son’s for Christmas. The day before Christmas, I removed all 6 of the old plugs and installed 6 new plugs ($18) along with 6 new coils ($108) in about a ½ hour."
Минус один: компания официально заявляет, что, да, головки выборочно проходят нагрузочный 175.000-часовой (да-да, ни одного лишнего нуля!) тест, но предназначены только для ручного, не пневматического, инструмента.
А еще они делают интересные трещетки:
Ну и, наконец, решение, в большой степени соединяющее плюсы первого и третьего пунктов нашего сегодняшнего обзора делает компания Bionic Wrench под торговой маркой LoggerHead Tools. Знакомьтесь — ключ Bionic Grip:
Для себя вижу три минуса:
1. При моих коротких пальцах такие толстые двойные ручки очень неудобны.
2. По этой же причине, если понадобится, будет крайне не просто надставить удлинитель.
3. На мелких гайках захват будет вставать на всю ширину грани, т.е. риск зализывания все же есть (хотя часто ли такое нужно на мелких-то гайках?).
Ну как, интересно было почитать? Тогда шарьте ссылку на пост и сами присылайте описания и фото найденных уже лично вами интересных и практичных инструментов!
Рожковые гаечные ключи
Продольная ось головки и продольная ось ручки находятся под углом, обычно этот угол равен 15° (есть ключи с другим углом).
Сделано это для облегчения работы в ограниченном пространстве.
Угол между осями головки и ручки делают и другим, например 75°, при этом в одном ключе углы комбинируются.
Часто у рожкового ключа две головки (двухсторонний ключ), по одной на концах ручки, для разных размеров гаек. Это в два раза сокращает количество предметов в наборе таких ключей.
Рожковые ключи широко применятся благодаря относительной универсальности и простоте, несмотря на серьезные недостатки. Главный недостаток рожкового ключа — лишь две маленьких зоны контакта, которые находятся близко с углами гайки. Давление на эти зоны стремится смять углы, если размер зева будет чуть больше размера гайки, то ключ будет давить непосредственно на два угла и при усилии сомнет их. То же самое произойдет, когда ключ будет правильного размера, но усилие будет гораздо больше. С уменьшением толщины губ, вероятность смять углы увеличивается.
У ударного ключа, используемого для откручивания неподдающихся (прикипевших или ржавых) гаек или болтов, на втором конце сделано специальное утолщение, принимающее удары молотка или кувалды.
Производителями предлагаются рожковые ключи с измененным профилем губ (рожек). Например, у ключей IBEX одна губа укорочена и имеет небольшой выступ, а другая сделана выпуклой, и еще изменена выемка. Благодаря такой модификации у ключа появилось сразу два плюса. Во-первых, быстродействие — ключ можно переставлять, не извлекая из зева гаку, а лишь слегка отводя его назад. Во-вторых, пятна контакта находятся дальше от углов гайки, что уменьшает возможность смазать грани. Модификация попроще, может заключаться либо в создании небольшой выпуклости рабочей поверхности, либо в её рифлении. Производители утверждают, что ключами с выпуклой рабочей поверхностью можно работать даже с гайками или болтами, имеющими смятые грани.
Накидные гаечные ключи
Профиль головки накидного ключа может быть с 12 гранями (наиболее распространенный вариант) или с 6 (профиль TORX). Двенадцатигранным ключом удобнее работать и для работы ему достаточно поворачиваться на 30°, а ключу с профилем TORX нужно 60°, поэтому последний может не справиться с завинчиванием или отвинчиванием в стесненном пространстве. Зато у ключа с профилем TORX, благодаря большим граням, площадь контакта больше, и она дальше от углов гайки. В результате таким ключом можно прикладывать большее усилие, не опасаясь смазать углы.
Кольцо может лежать в одной плоскости с ручкой (плоский ключ), может быть наклонено под углом, обычно угол наклона 15° (ключ с отогнутой головкой) или иметь колено (ключ с изгибом). Для разных ситуаций оптимально (иногда единственно возможно) определенное расположение кольца, но наиболее универсальным можно назвать ключ с отогнутой головкой, плоские почти не используются.
Накидные ключи с храповым механизмом (о них ниже) иногда делают с шарнирной головкой.
Как и рожковые ключи, накидные часто делают с двумя кольцами, имеющими разный размер.
Выпускаются ударные модификации, отличающиеся от ударных рожковых только головкой.
Для случаев, когда накинуть ключ сверху невозможно, есть вариант с разомкнутым кольцом (прорезной ключ). Такие ситуации часто возникают при обслуживании гидравлических и пневматических установок.
Ручка ключа, для работы в трудно доступных местах, может быть изогнута, например моторный (стартерный) гаечный ключ изогнут в виде полумесяца (C-образный), есть и S-образные ключи.
Комбинированные гаечные ключи
Есть модификации с повернутой на 90° головкой, в этом случаи при работе ладонь упирается в широкую плоскость головки, а не в узкую часть.
Разводные гаечные ключи
Нелюбовь к ним профессионалов хорошо объясняется их существенными недостатками, а именно:
- Относительно большой размер головки может стать препятствием при работе в труднодоступном месте.
- Люфт подвижной губки не позволяет плотно сжать гайку, в результате чего при относительно небольшом усилии ключ сгладит углы гайки и сорвется, при этом человек может получить травму.
- Со временем механизм подвижной губки изнашивается, приводя к еще большему люфту.
- Низкая прочность не дает создавать большой крутящий момент.
- Необходимость постоянной настройки положения подвижной губки.
А преимущество только одно — изменяемое расстояние между губками. Да и это преимущество, может быть сведено на нет торцовым ключом со сменными головками или велосипедным.
Торцовые гаечные ключи
Торцовый ключ может быть с двенадцатигранной выемкой, как у накидного ключа, с такими же плюсами и минусами по сравнению с профилем TORX, а именно: для работы ему достаточно поворачиваться на 30°, им удобнее работать, смажет углы болта при меньшем усилие или при меньшем износе шляпки болта. Иногда шести- и двенадцатигранные головки комбинируются в одном ключе.
Производятся ключи с креплением головки к ручке через шарнир. В этом случаи размеры головок, с двух концов, разные.
Есть T-образные ключи с одной головкой; в виде креста — некоторые баллонные; со сменными головками, существенно уменьшающие габариты набора; к сменным головкам выпускаются различные приспособления.
Производители предлагают и такие варианты:
У него очень существенный недостаток — очень большой размер головки, ограничивающий его применение.
Трубчатые гаечные ключи
Иногда производители сгибают трубку, получая Г-образный трубчатый ключ. У них размер шестигранника, на концах одного ключа, одинаковый, а функциональность позиций как у Г-образных торцовых ключей.
Разновидность трубчатых ключей — свечной ключ (для автомобильных свечей зажигания), имеющий шестигранник с одной стороны.
В полости трубки могут поместиться выпирающие части резьбовых соединений, например, сильно выступающие части свечи.
Гаечные ключи с трещоткой
Недостаток трещотки, в том, что она является слабым местом ключа и ломается при чрезмерной нагрузке, при существенно большей стоимости такого инструмента.
Прочие ключи
А ключ для спиц, по-прежнему является необходимой частью велосипедного комплекта инструментов, однако он сильно изменился.
У коликового монтажного ключа второй конец в виде сужающегося стержня. При монтаже оборудования стержнем совмещаются отверстия деталей перед засовыванием в них болтов.
Если нужно снять прикипевшую гайку, можно воспользоваться специальным гайколомом, одеваем гайколом на гайку и закручиваем ключом клин, который разрезает гайку с одной стороны, после того как гайка дает трещину, ее легко снять.
Чтобы открутить прикипевший болт (гайку) используют ударные ключи, о которых писалось выше.
Кроме шестигранных гаек, используются и другие, например круглые, для которых и ключи должны быть соответствующие.
Для контроля усилия (крутящего момента) с которым затягивается гайка или болт, используются динамометрические ключи. Они могут либо только подавать сигнал при достижении установленного крутящего момента, либо показывать прилагаемый крутящий момент.
Сантехникам не обойтись без трубного ключа, имеющего регулируемое положение нижней губки, представляющего большую группу инструментов. Для них характерно наличие на губках насечки, обеспечивающей надежный захват деталей без специальных граней.
Чтобы насечка не испортила внешний вид детали, когда это важно, между губками и деталью подкладывают прокладку, например из мокрой кожи. Однако существуют модификации с пластиковыми накладками и без насек — арматурные ключи.
Цепные ключи используются для захвата круглых деталей большого диаметра, в частности труб и масляных фильтров.
Вместо цепи может быть ремень.
ВАЖНО! При покупке гаечного ключа (особенно через Интернет), обращайте внимание, к какой системе он относится — к метрической или дюймовой; и всегда используйте ключ подходящего размена.
«Бионический Гаечный ключ», мечта настоящего автослесаря
«Надоело искать гаечные ключи нужного размера в ящике для инструментов каждый раз, когда нужно открутить винт?», задаются риторическим вопросом на сайте одном из зарубежных сайтов посвященном разным занимательным техническим решениям. Еще бы, ответит любой мужчина умеющий и любящий делать разнообразны вещи своими руками. «Встречайте невероятный Bionic Wrench (Бионический гаечный ключ)», продолжают расхваливать новинку на сайте.
Что в этом ключе такого особенного и оп какому принципу он работает? Несколько основных платин сложенных в единый инструмент похожий на кусачки и действующий по схожему принципу зажимают жесть прямоугольных блоков-фиксаторов, находящихся между основой инструмента, которые здесь играют роль зева обычного рожкового гаечного ключа.
При нажатии на ручки ключа происходит перемещение стальных блоков к центру, все шесть граней гайки равномерно зажимаются, можно откручивать или закручивать деталь.
Поговаривают, что этот новый тип ключей заменяет по типоразмеру шестнадцать обычных рожковых или накидных инструментов, в отличие от разводных ключей этот тип не сорвет граней болта или гайки, и даже как декламируется в новости, этот тип инструмента способен отвернуть болт с сорванными гранями и даже закисшие болты. Такова сила хвата (в 10-30 раз больше чем у стандартного инструмента).
Так это или нет? Точно не известно. Но изобретение похоже на многие «чудо» приспособления, которые так любили продвигать в разнообразных «Магазинах на диване», потом весь этот, пардон, хлам, остаток своей жизни бесцельно пылился в дальнем углу кладовой пока его не выбрасывали.
Тем не менее не можем не показать демонстрационный видеоролик чудогайковерта. Смотрим:
P.S. На YouTube нами был найден еще один видеоролик пятилетней давности с репортажем канала abc News, в котором этот «Бионический Ключ» и его создатель стали главными фигурантами скандала, оригинальную идею изобретателя вроде как нагло своровали… и начали продавать под другим брендом в США. Что ж, недобросовестная конкуренция есть везде, от нее никуда не денешься. Наверное, вещь стоящая, чтоб ее подделывать…
