Ключ для разборки алюминиевых радиаторов своими руками

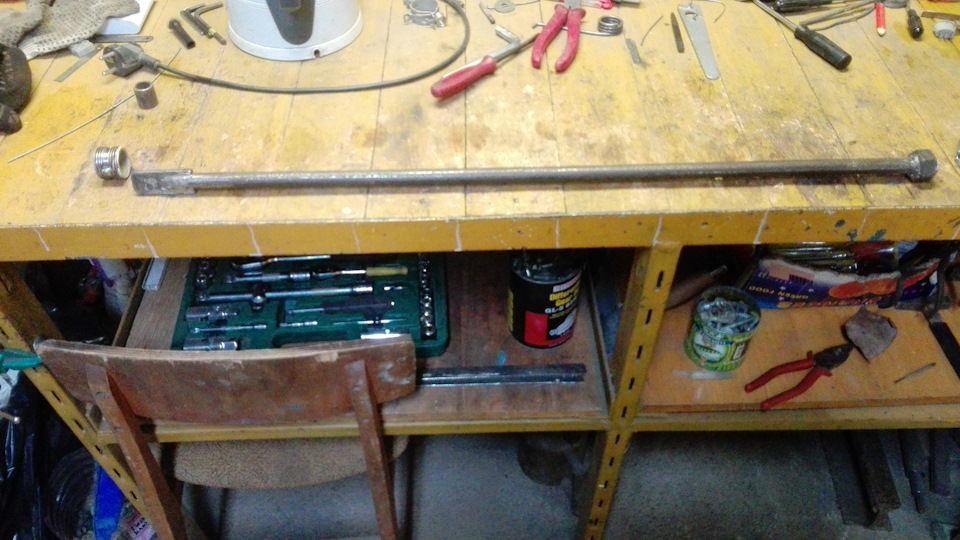

Случилось добавить секции к алюминиевой батарее, понадобился ключ в магазин цена 2500, я аж присел. Кусок прута с болванкой.

Смотрите также

Комментарии 45

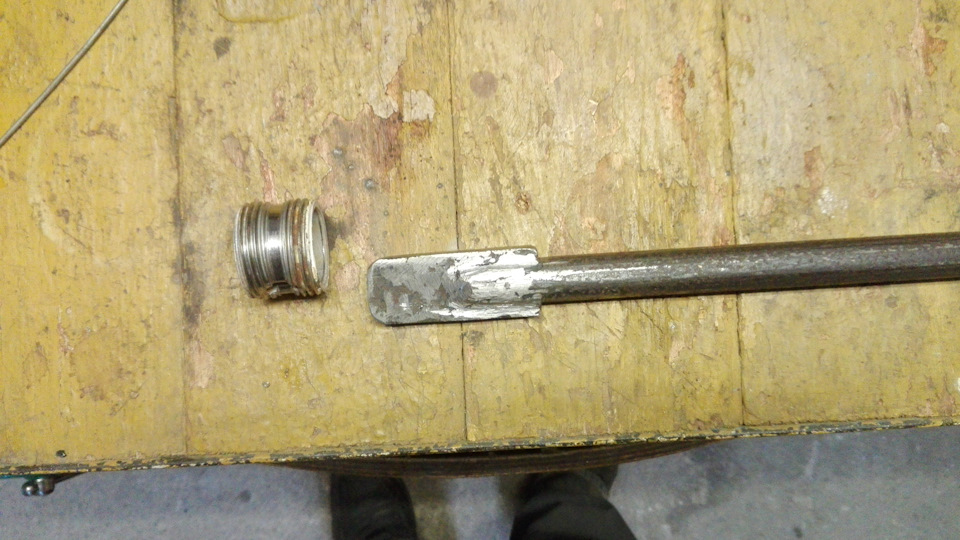

24Х50мм толщина 8 мм

Какие размеры пластины?

та-же хрень. Купил втулки для сборки батарей и понял что надо сварить ключ, да и сделаю и подарю кому нибудь.

Тоже самодельный делал, только вместо пластины втулка фрезерования, получилась первый раз засада, прут магковат оказался, делал второй уже из нормального, а цнначего через чур, они рублей 500 стоят

Точно так же сделал! тока давно уже!

Обычной плоской монтажкой зажимая её газовым ключем крутить можно)

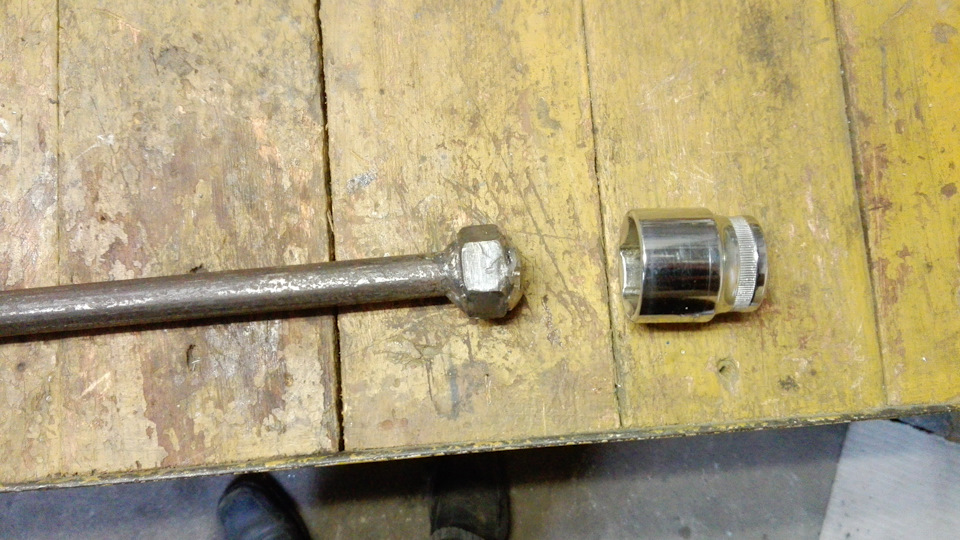

обычно делаеться самодельный но гайку думаю не стоило приваривать но доступ ограничен думаю сгодиться но трешотку пожалей воротком срывай

Раньше чугунные крутил самодельным из лома, отлично подходит и еще из 6 гранного гвоздодера и ничего не нужно варить. Где такие цены 2500 интересно, в леруа Мерлен 790 для 10 секций, на меньше секций 500 руб. примерно, оба с подшипниками и резиновыми ручками.

Спасибо .теперь и я знаю как выглядит ключ. надо добавить секций…

и да.делал риски по секциям

да в леруа они по 300 уже лежат

2500 р. оболдели совсем!
Я в начале этого года рублей за 500 покупал.

У нас район приравнен к крайнему северу, поэтому барыги дуреют.

Чао, барыга, сорри. :)))

Приварили гайку к арматуре т-образной и все скрутили. А так молодец. Без сварочнику сейчас в частном доме сложно ))

сделать просто, очень сложно!

прут греть и расплющить как надо.
делал себе отопление-радиаторы половинил .

Тоже такой же делал.
Когда дом разморозился.
Правда из трубы полдюймовой и куска рессоры грузовой.
Вдвоем с батей за двое суток перебрали и запустили отопление.
Ладно еще печь дровяная была в доме.

Я так понимаю для алюминиевых радиаторов, для чугуна особенно пристарелого слабоват .

прогрев техническим феном помогает победить их )

Грели газом фен оказался слабоват .

Я так понимаю для алюминиевых радиаторов, для чугуна особенно пристарелого слабоват .

Для чугуна он маловат в чугуне нипель больше.

Какая Ширина пластины ?

24 мм внутренний диаметр нипеля 25 мм

Делал из толстой арматуры. С одной стороны расплющил на горячую

отрезать и выбросить, срежет фаски на ниппеле и провернёт эту пластину. Конец должен быть чуть меньше диаметра ниппеля и пазы повторить профиль фасок.

Не срежет, я уже собрал радиатор, пластина входит с минимальным зазором, на заводском ключе прилегание так же под основание зуба.

Собрав один радиатор вы стали мегаспециалистом, вот когда этим палком разберёте радиато простоявший в стстеме хотя бы год, мы вернёмся к разговору

Рабирал и сбирал радиаторы алюминиевые срок эксплуатации 7 лет, нипеля за время эксплуатации поржавели только по краям сорвались легко.

ой спасибо теперь я знаю как ключ выглядит)))надо сделать а то текут батареи

всё гениальное — предельно просто!
20 лет назад когда дома отопление делал, такую же конструкцию сделали…
это сейчас радиаторы в каждом магазине, а раньше днём с огнём…вот и пришлось в пункте приема чермета старые чугунные радиаторы советских времён (размороженные) по дешёвке покупать, разбирать на секции и по новой живые секции собирать…

Читайте также:  Коктейль с йогуртом и бананом

Знакомое развлечение с чугунными радиаторами.

Зато навека, надежно и медленнее остывают👍

Ещё можно риски через 8 см. сделать под размер секций. Удобно!

Причина, из-за которой разборка и сборка алюминиевых секций становится первой необходимостью, не всегда возникает спонтанно.

Самая неприятная причина вынуждает хозяина привлечь квалифицированного специалиста к срочному ремонту своего отопительного оборудования.

Появление трещины, явная течь или запотевание ослабленного рёбра, непосредственно, на самой секции, приводят к мысли о неизбежной её замене. Другая причина — увеличение или уменьшение количества секций радиатора для изменения коэффициента теплоотдачи.

Инструмент в помощь

Базовый набор инструментов, без которого не обойтись:

  • радиаторный, ниппельный ключ;
  • гаечные рожковые ключи;
  • монтировка;
  • болгарка для обрезных операций;
  • набор паронитовых прокладок, и заглушек;
  • разводной, сантехнический, ключ;
  • строительный фен;
  • газовый ключ №2.

Роль главного инструмента в предстоящей работе отводится ниппельному ключу.

Ключ представляет собой толстостенную трубу с засечками по длине и с плоским наконечником лопаточкой. Вместо радиаторного ключа, некоторые сантехники используют сплющенный с одного конца металлический стержень круглой формы, диаметром 18—20 мм. Инструмент откалиброван серией насечек, шаг между которыми соответствует ширине одной секции.

Разводной или рожковый ключ необходим для бережного отворачивания оцинкованных муфт и покрытых эмалью торцевых заглушек. Монтировка, болгарка и строительный фен могут понадобиться при возникновении проблем с демонтажем прикипевших соединений.

Разборка и сборка алюминиевого радиатора своими руками

Площадку, на которой будет производиться реставрация радиатора, покрывается плотной тканью. Если это поверхность стола, тогда основная работа будет проходить не на весу. Подготовленное место предохранит мягкий алюминий от получения ненужных деформаций и царапин.

Важно! Перед снятием накидных муфт под радиатор расстилается тряпка, чтобы уберечь пол от грязной жидкости, которая может вытечь при демонтаже. Нужно иметь под рукой тряпку для впитывания остатков влаги, остающихся внутри секций.

Отключение от сети отопления

Перед началом разборки радиатор отключают от отопительной сети отсечными вентилями. Если отсечных кранов у радиатора нет, то приглашают работника ЖКХ, чтобы он отключил стояка отопления для проведения ремонтных работ.

Во время отопительного сезона, после перекрытия радиатора, делают паузу. Поскольку вода в нём ещё горячая, некоторое время пережидают, пока жидкость остынет, а затем отсоединяют радиатор от труб отопления.

Теплоноситель, оставшийся в батарее, сливают в заранее подготовленное ведро и приступают к разъединению секций. Сразу после демонтажа внутреннюю поверхность батареи промывают проточной водой.

Как разобрать и собрать батарею

Алюминиевые секции, соединены ниппель-гайками. Внутренняя часть такого соединителя имеет выступы, за которые гайку захватывает ниппельный ключ и выкручивает её. Гайка похожа на муфту, только резьба у неё внешняя. На одной ниппель-гайке есть как правая, так и левая резьба. Они делаются парой для верхнего и нижнего соединения. При раскручивании ниппеля секции расходятся, при закручивании стягиваются друг с другом.

Предварительно скручиваются с торцов все заглушки и переходники. Доступ к соединителю должен быть открыт для ниппельного ключа со всех сторон.

Фото 1. Крепление секций алюминиевого радиатора друг к другу: ниппель-гайки раскручиваются при разъединении.

Для разборки батареи, лопатку инструмента через открытый торец радиатора помещают в пазы отворачиваемой верхней ниппель-гайки и с некоторым нажимом делают пробную прокрутку против часовой стрелки, чтобы сдвинуть соединение. Если ключ нормально проворачивает гайку, то его вставляют в пазы нижней ниппельной гайки и также, как в первом случае, пробуют повернуть на пару оборотов.

Читайте также:  Капюшон выкройка для плаща

Важно! При отворачивании соединителей следует соблюдать последовательность действий, чтобы избежать перекоса.

После разъединения вскрытая резьба тщательно обследуется на трещины и сколы, на целостность резьбы. При необходимости стыки зачищаются мелкой наждачной шкуркой.

Начиная сборку секций радиатора, на верхнюю и нижнюю ниппель-гайки надевают уплотнительные кольца из паронита, помещают между секциями. Секции слегка прижимаю друг к другу и попеременно их свинчивают. Проворачивание гаек, чтобы не получилось перекоса, ограничивается двумя оборотами ключа.

Если что-то пошло не так

За время эксплуатации стыки между секциями и стальные гайки прикипают друг к другу. Это происходит от качества теплоносителя, подающегося в отопительную систему. Иногда бесполезными оказываются даже значительные физические усилия.

Несмотря на то что с прикипанием нужно справиться, алюминий легко деформируется, поскольку он мягкий металл.

Нагревая строительным феном места соединений можно побороть прикипевшую ржавчину. Если же и это не помогло, слишком въедлив коррозийный нарост, тогда берётся за дело обрезная машинка.

Совет. Если ниппельная гайка не отворачивается под большим нажимом, то не нужно увеличивать прилагаемое усилие чрезмерным рычагом. В худшем случае сломается не только сама гайка, но и треснут обе секции, которые плотно сидят на этой гайке.

Болгаркой обрезается прохудившаяся секция, причём с обратной стороны и отступив от края соединения не меньше чем на половину длины муфты. Этим предохраняют рабочую секцию от разрушения и не разрезают соединительную гайку. Во время обрезки ржавчина отскакивает, и тем самым упрощается раскручивание уцелевшей секции.

Во время сборки желательно заменить старые прокладки на новые и почистить места соединений, обращая внимание на дефекты и неровности. Герметичное соединение уберегает от преждевременных протечек.

Полезное видео

Посмотрите видео, в котором показано, как собирать алюминиевый радиатор.

Заключение

Работа считается завершённой после опрессовывания собранного радиатора.

Сборку и разборку ремонтируемых секций удобнее проводить с напарником. Упрощает процесс снятия отопительного прибора со стены и предотвращает его деформацию. Напарник при этом приветствуется любой, даже не строительной, квалификации.

Несмотря на кажущуюся сложность, ремонт и модификация радиатора отопления при наличии должной сноровки и подходящего инструмента не представляют проблемы для опытного «домашнего» мастера, особенно если в квартире установлена достаточно современная отопительная система. Важнейшим инструментом в таких работах являются радиаторные ключи. В данном обзоре рассмотрены виды таких ключей, а также особенности изготовления их самодельных вариантов.

Виды работ с радиаторами отопления

В настоящее время во многих квартирах установлены современные биметаллические или алюминиевые радиаторы отопления. Такие агрегаты могут быть монолитными и секционными. Разница заключатся в том, что в секционных моделях возможен монтаж и демонтаж отдельных стандартных секций.

Подобные устройства специально спроектированы так, чтобы разбираться максимально легко. Поэтому добавление/снятие отдельных участков можно осуществлять не только в целях ремонта и замены поврежденных элементов, но и для регулировки теплового баланса помещения. Добавление секций увеличит среднюю температуру в комнате, а их снятие – снизит.

Почти все модели старых чугунных радиаторов, устанавливавшихся еще в советское время, теоретически предусматривают возможность свободного съема или добавления отдельных модулей. На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного демонтажа.

Особенности инструмента

Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу. Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой. При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий. Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.

Читайте также:  Какой дюбель гвоздь использовать для крепления плинтуса

Классификация

По способу изготовления ключи для радиаторов отопления можно разделить на самодельные и изготавливаемые промышленным способом. Промышленные инструменты часто имеют на себе насечки, соответствующие стандартной длине секции и позволяющие легко осуществлять монтажные работы.

По форме различают прямые и Т-образные ключи. К нерабочему концу Т-образного инструмента присоединен отрезок металлического прута, который используется как рукоятка при вращении ключа. Прямые ключи на нерабочем конце имеют «петельку», применяемую для вставления металлического прута, позволяющего создать рычаг.

По виду радиаторов, для которых возможно применение ключа, они подразделяются на:

  • используемые для современных радиаторов;
  • используемые только для старых чугунных моделей;
  • комбинированные (для монтажа ниппелей всех существующих на сегодня типоразмеров).

Различия по размеру рабочей части

Главным различием между ключами для разных типов радиаторов являются размеры рабочей части. «Лопатка» ключей, применяемых для современных отопительных устройств, рассчитана на ниппели с внутренним диаметром 25 мм и размером резьбы 1 дюйм, поэтому ее длина должна составлять не менее 30 мм, ширина – 23 мм, а толщина – 6 мм.

«Лопатка» для ключа, применяемого для чугунных батарей, рассчитана на ниппели с резьбой в 5/4 дюйма, поэтому должна иметь длину от 30 мм, ширину 25 мм и толщину 8 мм. Комбинированные ключи обычно устанавливаются в «трещотку». Они имеют ступенчатую рабочую часть с несколькими стандартными размерами, например, 3/8, 1/2, 3/4, 1 и 5/4 дюйма, расположенными в форме «елочки». Такие ключи производятся только промышленным способом и стоят от 1000 рублей (отдельные модели) или от 4000 рублей (при продаже в комплекте с «трещоткой»).

Как сделать самостоятельно?

Чтобы сделать радиаторный ключ своими руками, сначала нужно найти подходящий отрезок металлической арматуры. Размер отрезка следует подбирать так, чтобы длина готового ключа составляла не менее половины длины радиатора, с которым предполагается работать, плюс 30 см (для демонтажа 7-секционных алюминиевых/биметаллических радиаторов достаточно ключа длиной 69 см).

Для изготовления инструмента понадобятся автоген, молот и наковальня. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления. После этого на наковальне с помощью молота куют «лопатку». Операцию следует повторять несколько раз до формирования рабочей части нужных размеров. Доводку можно осуществлять с помощью болгарки или шлиф-машины.

Полезно при доводке иметь пример используемого в радиаторе ниппеля, «примеряя» к нему изготавливаемый инструмент.

Чтобы сделать Т-образный ключ, достаточно приварить перпендикулярно к противоположному от рабочего концу пруток длиной от 20 см. Для самостоятельного изготовления ключа с «петелькой» нужно взять чуть более длинную заготовку и, нагрев автогеном, изогнуть ее с помощью клещей. Не забывайте приварить изогнутый край.

Советы по применению

Учтите, что демонтаж секций современных радиаторов требует меньше усилий, чем работа с их чугунными аналогами. Если крепления чугунных радиаторов слишком сильно «прикипели», перед демонтажем стоит разогреть их паяльной лампой. Также помните, что уже изготовленный ключ всегда можно довести «по месту» с помощью болгарки.

О том, как самостоятельно сделать ключ для батареи своими руками, смотрите в следующем видео.
