Козырек для монитора своими руками

Хочу поделиться своей доработкой, которую сделал при установке камеры заднего вида на свою ВАЗ 21114. Данная доработка проделана с солнцезащитными козырьками от Lada Priora, но так же может быть выполнена и с другими, включая козырьки 10го семейства.

Еще при выборе камеры заднего вида долго ломал голову, куда же деть экран. 2DIN магнитолы пока нет, накладка на зеркало лично меня не устраивала, ну а просто воткнуть мониторчик на панель — это для меня вообще к колхозу приравнивается. Да и фиг знает, кого этот мониторчик еще заинтересует где-нибудь ночью во дворе. Кому нужен этот нездоровый интерес к машине… Появилась мысль спрятать его в солнцезащитный козырек. Было это примерно год назад. Сейчас уже перед покупкой начал зондировать почву на предмет идей и увидел, что такую мысль можно воплотить. За нее и взялся.

Вместе с камерой заднего вида в виде рамки номера был так же куплен монитор SINOVCLE на 4,3».

Купил козырьки от приоры, и сразу пошел их кромсать, но с осторожностью.

Первым делом отрезал скальпелем кармашек для документов, ибо он как раз мешал бы.

Далее разобрал мониторчик, вытащил сам экран. По всем сторонам на него выходит окантовка, решил делать отверстие размером как раз именно под экран, а за окантовку его клеить. Аккуратно разметил по размерам карандашом.

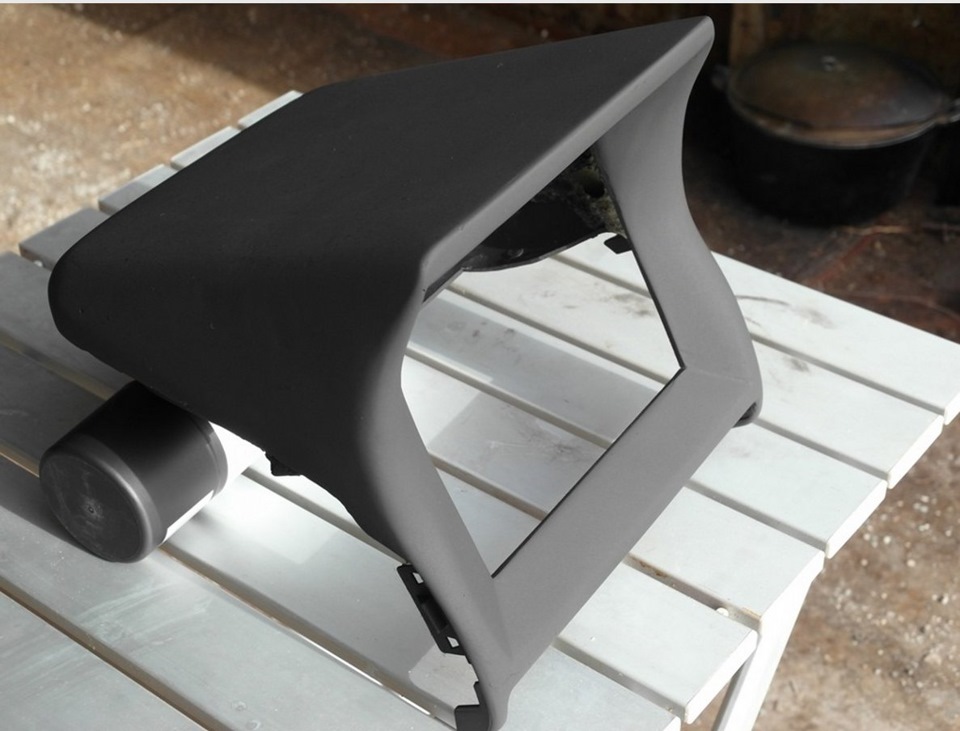

Напишу сюда, думаю многим такая идея пригодится. Можно много какие деталюшки лепить. Вот что в итоге получается:

Смотрите также

Комментарии 46

Прочитал процесс изготовления… Нужно правильно запись называть. Козырёк изготовлен из стеклоткани. Из пены изготовлена болванка.

Можно и бампер сделать. 🙂

скорее всего да

Такие простые формы можно было полностью изготовить из рекламного пластика, а нюансы зашпатлевать шпатлевкой со стекловолокном. Я себе сейчас так дефлекторы боковые переделываю ))

Читайте также:  Как снять керамический плинтус в ванной

www.drive2.ru/l/5703852/ Ну так то, конечно отлично проделанная работа ))

эти простые формы я хотел затянуть в кожу или пленку на худой конец, так во всех мастерских отмахивались от неё как от прокаженной. поверь, если бы из пластика было проще — было бы из пластика 🙂
спасибо

Кожей и пленкой конечно уже сложнее обтянуть, кожа без швов никак не получится. а пленка так же получится из кусков. А вот аквапринт может хорошо получится и потом под лак ))

отличненько, давно хочу начать лепить как ты, но руки не доходили почитать, что да как

Красиво вышло! Я себе лепил с пены и дерева заднюю полку, скажу материал поддается на ура!

поставил бы лайк, да нету всего процесса изготовления так что …

и на этом спасибо!

Все прочитал, офигел, молорик!

интересно, но по ссылке не пойду.

не боись, там много фкусного

Здорово! Положу ка я в закладки! )

тоже мысли посещали о подобном, но как-то лень было гУглить "технологию" изготовления. спасибо ! =)

Класс. Воспользуюсь. Давно думал где подиум под доп приборы купить, теперь покупать не буду )).

Полный зачёт. Буду следить, мож тоже смогу. Ждём продолжения.

Доделываю подобную хрень для Ларгуса.

Классная работа. Но ребята, давайте если хотим делиться — делимся в сообществе описанием а не ссылкой зазыванием в бортовик.

а смысл копипастить одно и тоже? тем более фоток процесса не сохранилось, а драйв не умеет сохранять картинки на диск

"а смысл копипастить одно и тоже?"
правила сообщества соблюдать

"драйв не умеет сохранять картинки на диск"
с чего это вдруг перестал?

ок, каюсь…
обещаю исправиться 😉

да не, просто твою тему удалят в течении пары часов, и не все увидят твои старания. А следующий раз писать в сообщество можно только через сутки. так, что рекомендую скопировать запись твоего бж сюда пока тему не потерли. ну а картинки сохраняются просто, открываешь свою запись, наводишь на любую картинку мышку, щелкаешь правой кнопкой и выбираешь "сохранить как"

Читайте также:  Колеса от мотороллера муравей

а смысл копипастить одно и тоже? тем более фоток процесса не сохранилось, а драйв не умеет сохранять картинки на диск

правой кнопкой по картинке и сохранить как…

Апрель 2013

Вс Пн Вт Ср Чт Пт Сб
1 2 3 4 5 6
7 8 9 10 11 12 13
14 15 16 17 18 19 20
21 22 23 24 25 26 27
28 29 30

Метки

Козырек для монитора. Своими руками за полчаса.

Часто бывает, что комфортной работе за монитором мешают яркие источники освещения — лампы или окна. Чтобы решить эту проблему человечество придумало козырьки, отсекающие паразитную засветку.

Продвинутые козырьки к мониторам EIZO — универсальные — спроектированы для работы и в горизонтальном, и в портретном режимах. Плюс — есть сдвигающаяся панель в верхнем сегменте, позволяющая устанавливать колориметр не снимая козырька.

Простой же девайс — под горизонтальный экран — можно изготовить самому из легко преобретаемых материалов, с общим бюджетом меньше 1000 руб.

1. Лист ПВХ пластика, толщиной 3 мм, площадью примерно 1 кв. м. Пластик продается в листах 1х2 метра за 600 руб. Но в конторах всегда есть обрезки, которые и по размеру подходят и продаются со скидкой.
2. Кусок самоклеющейся пленки (ORACAL), черной и матовой — чтобы не давала резких бликов — примерно 1 кв. м. будет стоить 200 руб.
3. Пластиковый П-образный профиль, нужен для декорирования торцов козырька. Обойдется в 50 руб. за 3 метра.
4. Канцелярский нож с широким прочным лезвием, чтобы не гнулось при резке. (150 руб.)
5. Суперклей, нужен для склеивания кусков пластика. Его понадобится немного, поэтому хватит маленького тюбика (150 руб.).
6. Прочная линейка, по которой будем обрезать пластик. Лучше всего метровая, широкая, металлическая (200 руб.).
7. Прямые руки (бесценно).
Первые три пункта можно купить в любой конторе, торгующей материалами и оборудованием для рекламы.

Читайте также:  Как узнать версию браузера хром

Этапы работы (см. схему внизу):

1. Измерить ширину, высоту и глубину монитора.
2. Придумать форму козырька. Лучше использовать прямые линии — будет удобнее резать по линейке.
3. Раскроить пластик на 5 кусков — верхний и боковые сегменты, играющие роль козырька, и упорные планки, позволяющие козырьку держаться на мониторе. Важно, что поперечный размер верхнего сегмента и передней упорной планки — на 6 мм больше, чем ширина монитора. Глубину верхней панели следует сделать с учетом, чтобы она немного заходила за монитор.
4. Вырезать пластик по раскрою, стараясь вести нож перпендикулярно поверхности — для качественной склейки нужны ровные торцы.
5. Накатать самоклеющуюся пленку на пластик. Для этого сначала протереть от пыли и обезжирить поверхность пластика. Завернуть край пленки, и приклеить к краю пластика. Левой рукой постепенно выдергиваем из под пленки защитную бумагу, а правой, проглаживая пленку в месте прилипания «к себе — от себя», накатываем её на пластик. Важно избегать появления складок и пузырей под пленкой. Проглаживать можно не рукой, а например свернутой в несколько раз тряпочкой из плотной ткани.
Накатать ORACAL можно было и в самом начале — перед раскройкой. Но в этом случае при накатке пришлось бы работать с большей площадью, что требует продвинутых навыков и профессионального инструмента.
6. Аккуратно, чтобы не порезать пластик, отрезать по 3мм пленки справа и слева верхнего сегмента козырька. Оторвать ORACAL, освобождая место для склейки пластиковых сегментов.
7. Промазать суперклеем открытые полоски пластика, и приклеить торцы боковых сегментов козырька. Приследить, чтобы торцы были отрезаны под 90 градусов, это поможет приклеить их ровно.
8. Способом из п.4 и 5 приклеиить переднюю и заднюю упорные планки.
9. Конструктивно козырек готов. Закрываем белые торцы черным П-образным профилем. Проклеиваем полосками оракала белые углы, там где склейка.
